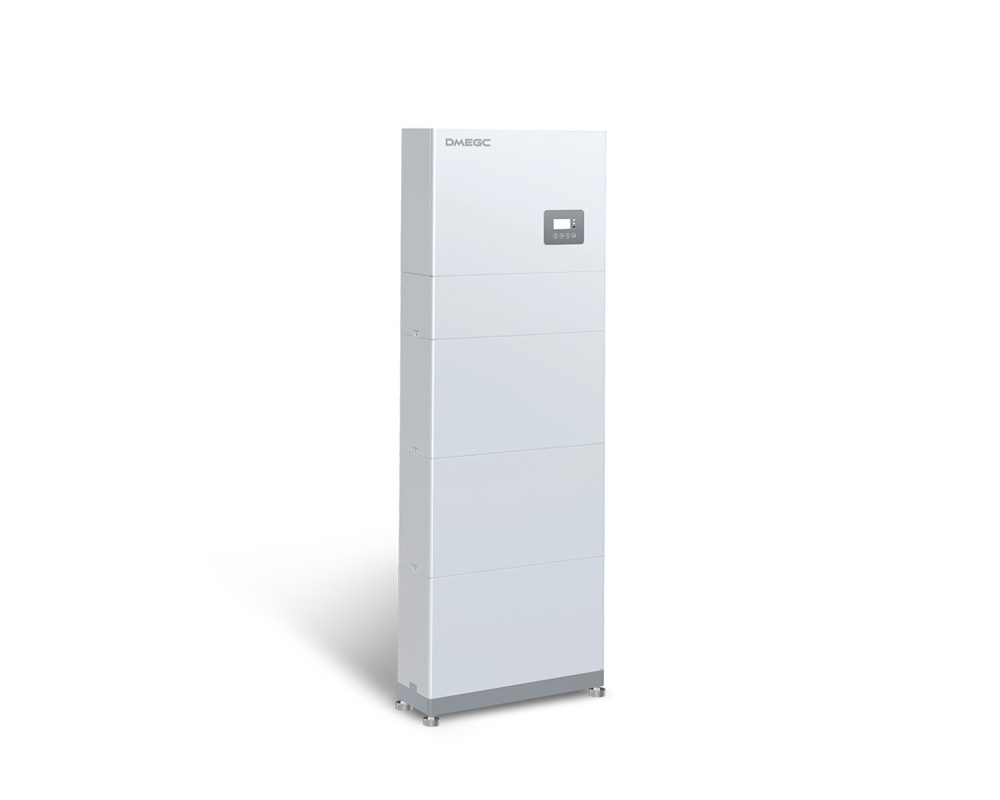

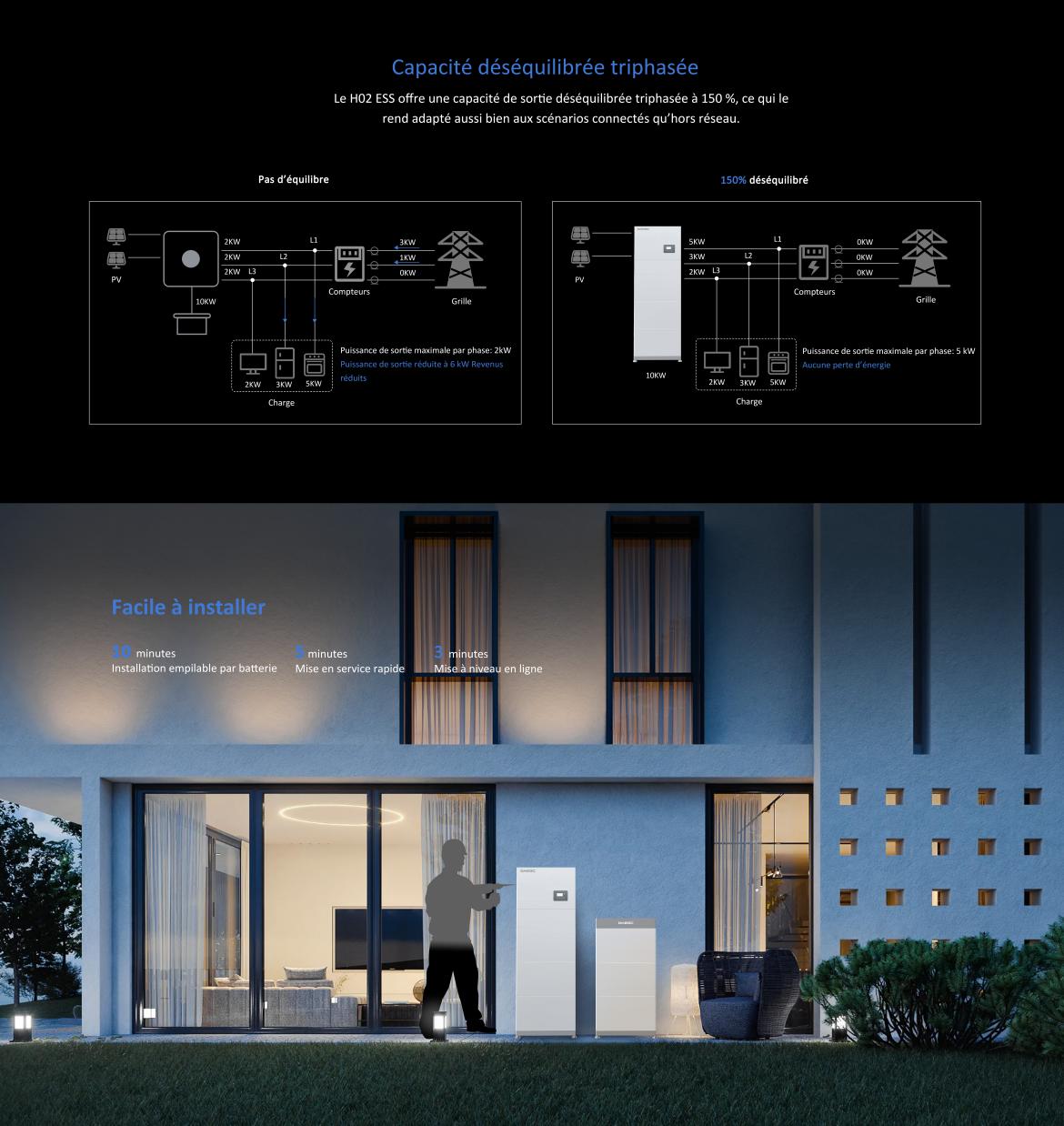

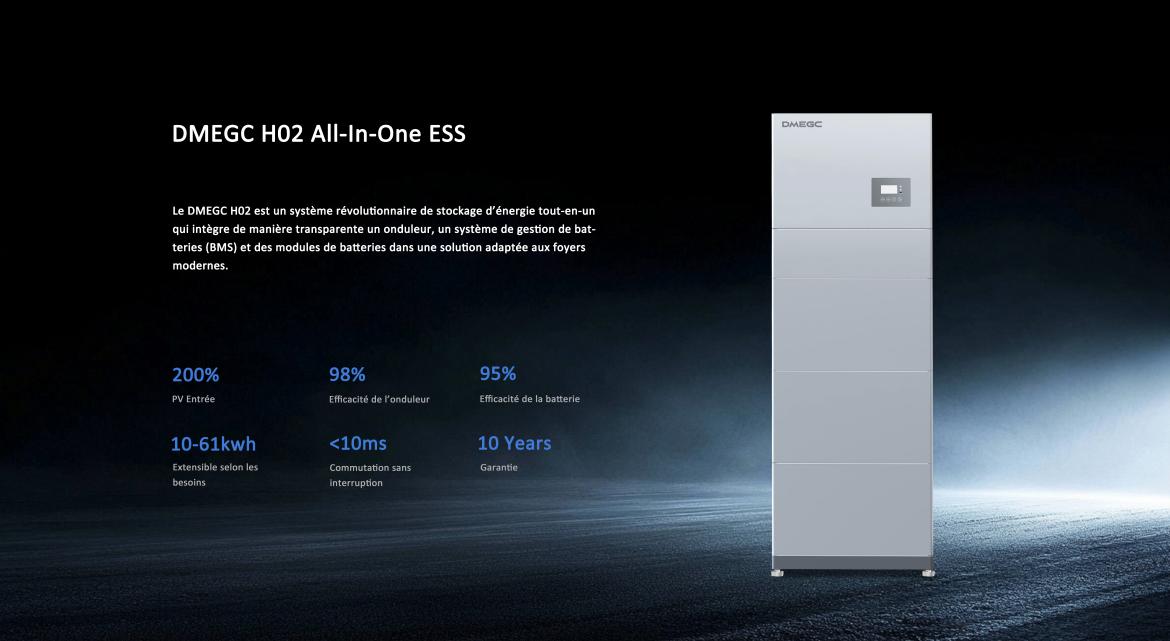

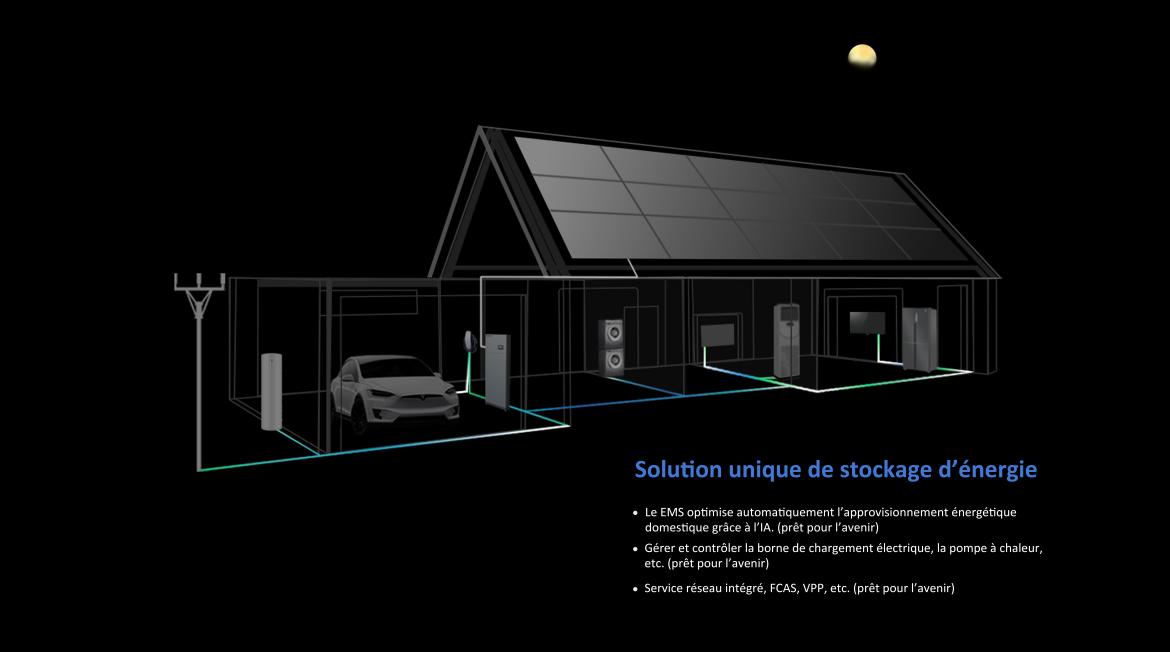

| SCHÉMA DU SYSTÈME |
|
|
|
|
|
| Puissance de sortie nominale [kW] | 4 / 5 / 6 / 8 / 10 / 12 / 15 | ||||
| Nombre de batteries | 2 | 3 | 4 | 5 | 6 |
| Capacité nominale [kWh]① | 10,24 | 15,36 | 20,48 | 25,6 | 30,72 |
| Énergie utilisable [kWh]② | 9,72 | 14,59 | 19,46 | 24,32 | 29,18 |
| Puissance de charge/décharge maximale [kW]③ | 5,12 | 7,68 | 10,24 | 12,8 | 15 |
| Plage de tension de la batterie [V] | 91-115 | 137-173 | 182-230 | 228-288 | 274-346 |
| Degré de protection | IP65 | ||||
| Plage de la température de fonctionnement [°C] | -20 à 57 | ||||
| Plage d’humidité relative admissible [%] | 5-95 (sans condensation) | ||||
| Altitude de fonctionnement maximale [m] | 3000 | ||||
| Poids net [kg]④ | 147 | 199 | 147 / 166 | 199 / 166 | 147 / 114 |
| Dimensions (l x H x P) [mm] | 590 × 1341× 204 | 590 x 1674 x 204 |
590 × 1341 × 204/ 590 × 845 × 204 |
590× 1341 × 204/ 590 × 1179 × 204 |
590 × 1674 × 204/ 590 × 1179 × 204 |

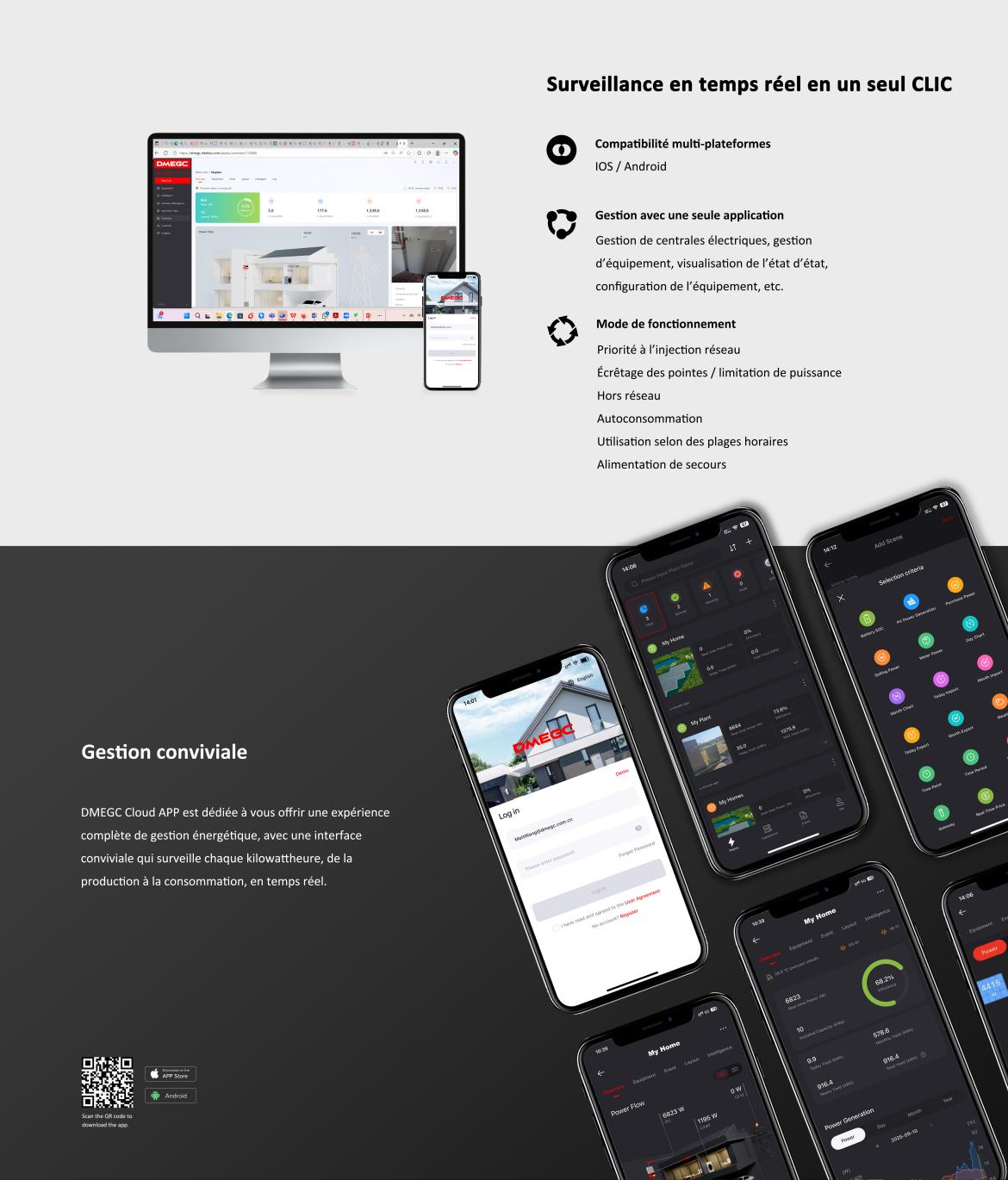

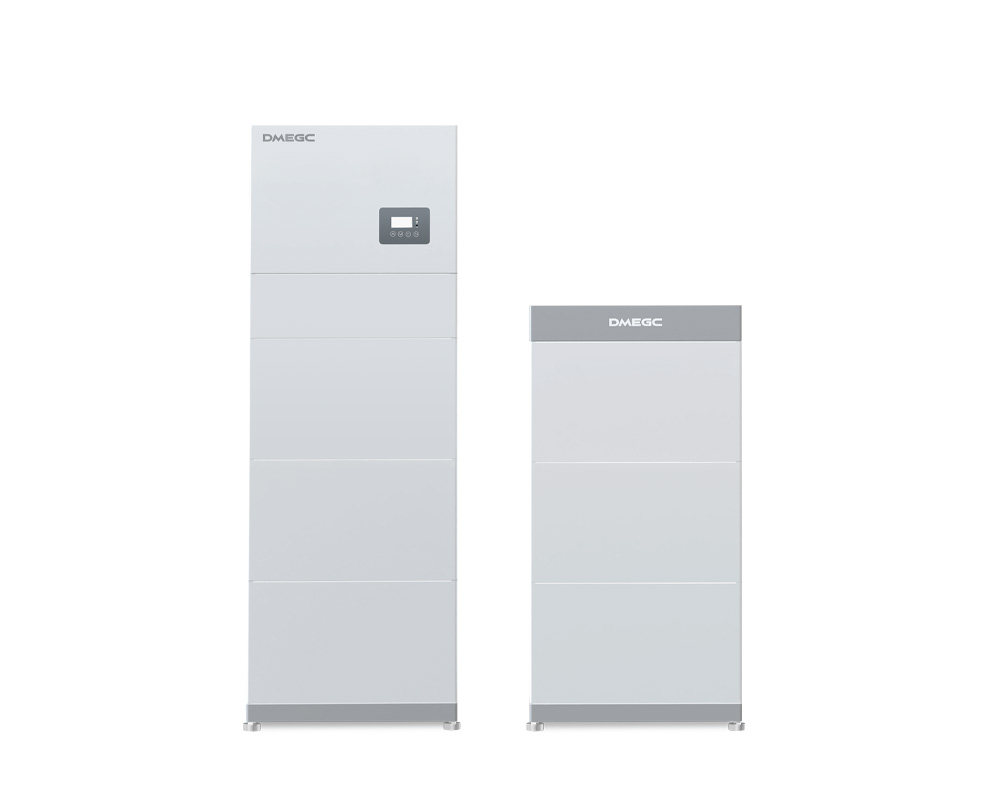

| Affichage | LCD | ||||
| Concept de refroidissement | Refroidissement naturel | ||||
| Topologie | Sans transformateur | ||||
| Communication | RS485, CAN, LAN, Wi-Fi | ||||
| SCHÉMA DU SYSTÈME |
|
|
|
|
|
|
| Puissance de sortie nominale [kW] | 4 / 5 / 6 / 8 / 10 / 12 /15 | |||||
| Nombre de batteries | 7 | 8 | 9 | 10 | 11 | 12 |
| Capacité nominal [kWh]① | 35,84 | 40,96 | 46,08 | 51,2 | 56,32 | 61,44 |
| Énergie utilisable [kWh]② | 34,05 | 38,91 | 43,78 | 48,64 | 53,5 | 58,37 |
| Puissance de charge/décharge maximale [kW]③ | 15 | 15 | 15 | 15 | 15 | 15 |
| Plage de tension de la batterie [V] | 319-403 | 365-461 | 410-518 | 456-576 | 502-634 | 547-691 |
| Degré de protection | IP65 | |||||
| Plage de la température de fonctionnement [°C] | -20 à 57 | |||||
| Plage d’humidité relative admissible [%] | 5-95 (sans condensation) | |||||
| Altitude de fonctionnement maximale [m] | 3000 | |||||
| Poids net [kg]④ | 199 / 218 | 147 / 166 / 166 | 199 / 166 / 166 | 199 / 218 / 166 | 199 / 218 / 218 | 199 / 166 / 166 / 166 |
| Dimensions (l x H x P) [mm] |
590 × 1674 × 204/ 590 × 1513 × 204 |
590 × 1341 × 204/ 590 × 1179 × 204/ 590 × 1179 × 204 |
590 × 1674 × 204/ 590 × 1179 × 204/ 590 × 1179 × 204 |
590 × 1674 × 204/ 590 × 1513 × 204/ 590 × 1179 × 204 |
590 × 1674 × 204/ 590 × 1513 × 204/ 590 × 1513 × 204 |
590 × 1674 × 204/ 590 × 1179 × 204/ 590 × 1179 × 204/ 590 × 1179 × 204 |
| Affichage | LCD | |||||
| Concept de refroidissement | Refroidissement naturel | |||||
| Topologie | Sans transformateur | |||||
| Communication | RS485, CAN, LAN, Wi-Fi | |||||
① Conditions d’essai : 25°C, 100% de profondeur de décharge (DoD), 0,2C de charge et de décharge.
② L’énergie utilisable par le système peut varier en fonction des différents réglages de l’onduleur.
③ La puissance de charge/décharge maximale ne doit pas dépasser la puissance de sortie nominale (le tableau prend l’onduleur de puissance maximale comme exemple).
④ Les poids varient selon les modèles d’onduleurs. Le plus lourd est pris comme exemple.
| MODÈLE D'ONDULEUR | DM-INV-TPH4K | DM-INV-TPH5K | DM-INV-TPH6K | DM-INV-TPH8K | DM-INV-TPH10K | DM-INV-TPH12K | DM-INV-TPH15K |
|---|---|---|---|---|---|---|---|
| ENTRÉE PV | |||||||
| Puissance PV maximale recommandée [Wp] | 8000 | 10000 | 12000 | 16000 | 20000 | 22500 | 22500 |
| Tension d’entrée PV maximale [V] | 1100 | ||||||
| Tension de fonctionnement nominale [V] | 720 | ||||||
| Courant d’entrée maximal par MPPT [A] | 16 / 16 / 16 | ||||||
| Courant de court-circuit maximal par MPPT [A] | 24 / 24 / 24 | ||||||
| Plage de tension MPPT [V]① | 140 ~ 950 | ||||||
| Tension de démarrage [V] | 85 | ||||||
| Nombre de MPPT | 3 | ||||||
| Chaînes d’entrée maximal par MPPT | 1 | ||||||
| ENTRÉE CA | |||||||
| Puissance CA nominale [VA] | 8000 | 10000 | 12000 | 20000 | 16000 | 20000 | 20000 |
| Courant CA maximal [A] | 11,6 | 43,5 | 17,4 | 29,0 | 23,2 | 29,0 | 29,0 |
| Fréquence nominale du réseau [Hz] | 50 / 60 | ||||||
| Facteur de puissance | >0,99 (réglable de 0,8 en avance à 0,8 en retard) | ||||||
| SORTIE CA (SUR RÉSEAU) | |||||||
| Puissance CA nominale [VA] | 4000 | 5000 | 6000 | 8000 | 10000 (AS4777 9999) | 12000 | 15000 |
| Puissance CA apparente maximale [VA] | 4400 | 5500 | 6600 | 8800 | 10000 (AS4777 9999) | 13200 | 15750 |
| Tension nominale du réseau (plage de tension CA) [V] | 3L/N/PE, 380 / 400 | ||||||
| Fréquence nominale du réseau [Hz] | 50 / 60 | ||||||
| Plage de tension du réseau [V] | 150~288 | ||||||
| Courant de sortie CA nominal [A] | 5,8 | 7,2 | 8,7 | 11,6 | 14,5 | 17,4 | 21,7 |
| Facteur de puissance de déplacement | >0,99 (réglable de 0,8 en avance à 0,8 en retard) | ||||||
| Distorsion harmonique totale (THDi, puissance nominale) [%] | < 3 | ||||||
| SORTIE CA (DE SECOURS) | |||||||
| Puissance de sortie nominale [VA] | 4000 | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 |
| Puissance de sortie apparente maximale[VA] | 4000 | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 |
| Tension de sortie nominale [V], Fréquence [Hz] | 3L/N/PE, 380 / 400, 50/60 | ||||||
| Courant de sortie nomina [A] | 5,8 | 7,2 | 8,7 | 11,6 | 14,5 | 17,4 | 21,7 |
| Délai de basculement [ms] | <10 | ||||||
| Distorsion harmonique totale (THDv, charge linéaire) [%]/td> | < 3 | ||||||
| BATTERIE | |||||||
| Plage de tension de la batterie [V] | 91,2 ~ 691,2 | ||||||
| Interfaces de communication | CAN / RS485 | ||||||
| Module BMS | H02-MAÎTRE | ||||||
| Module de batterie | H02-ESCLAVE | ||||||

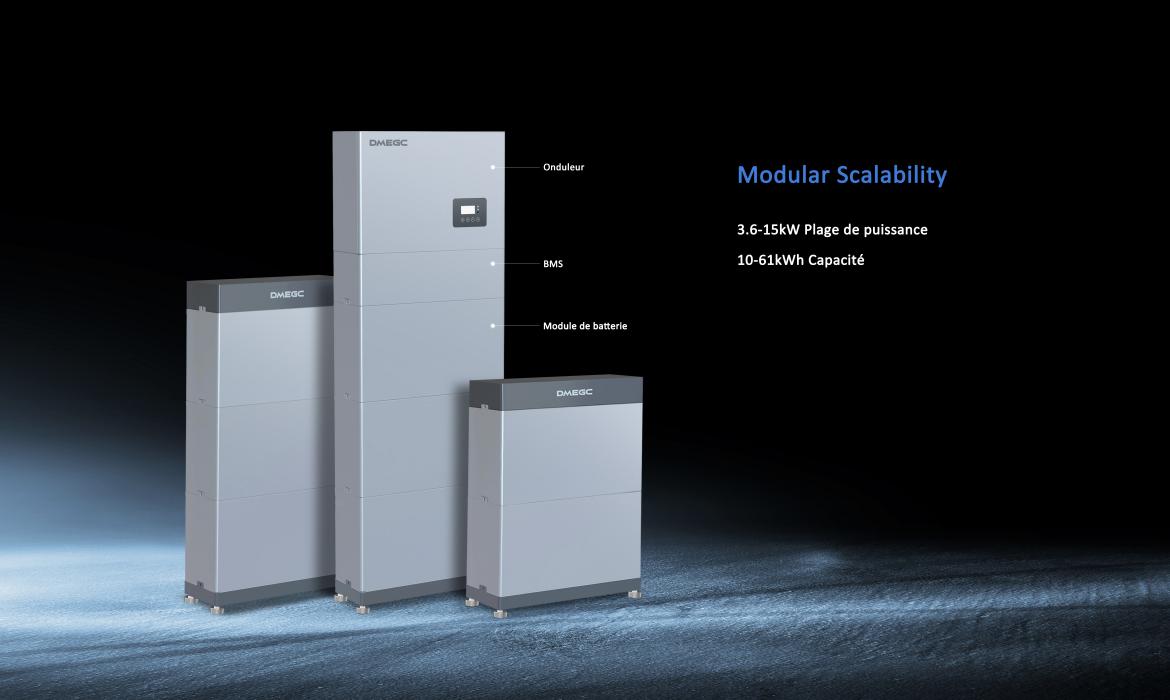

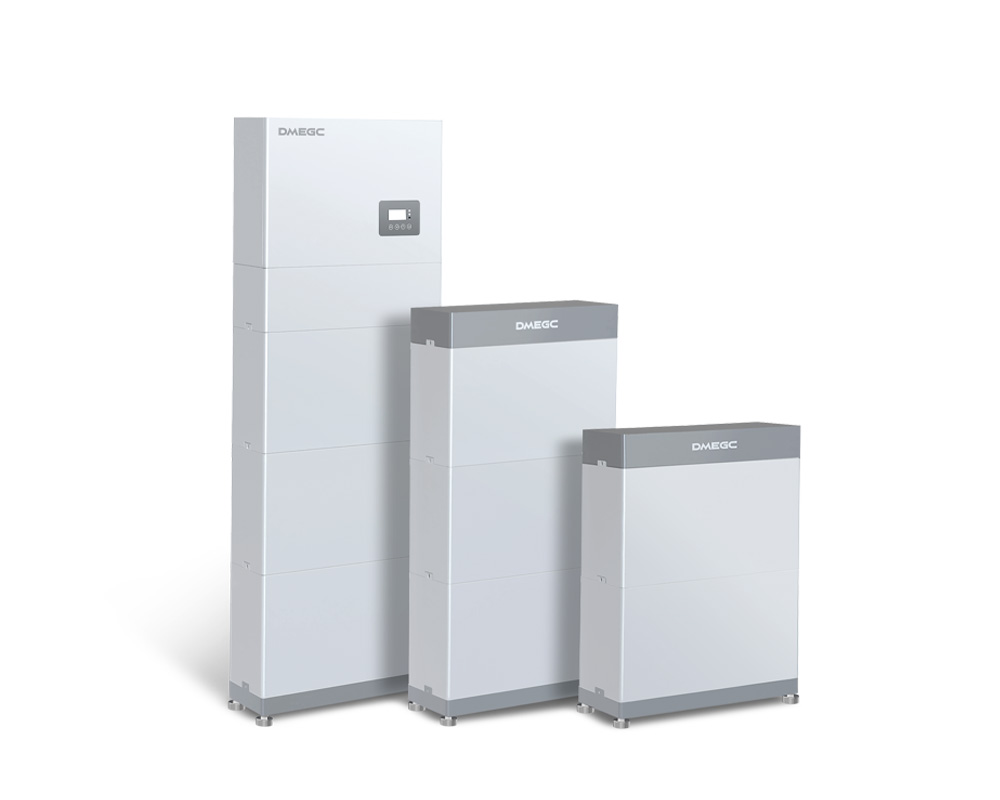

| Structure | H02-MAÎTRE + H02-ESCLAVE * n + bases + boîte de série (Requis pour ≥2 tours) | ||||||

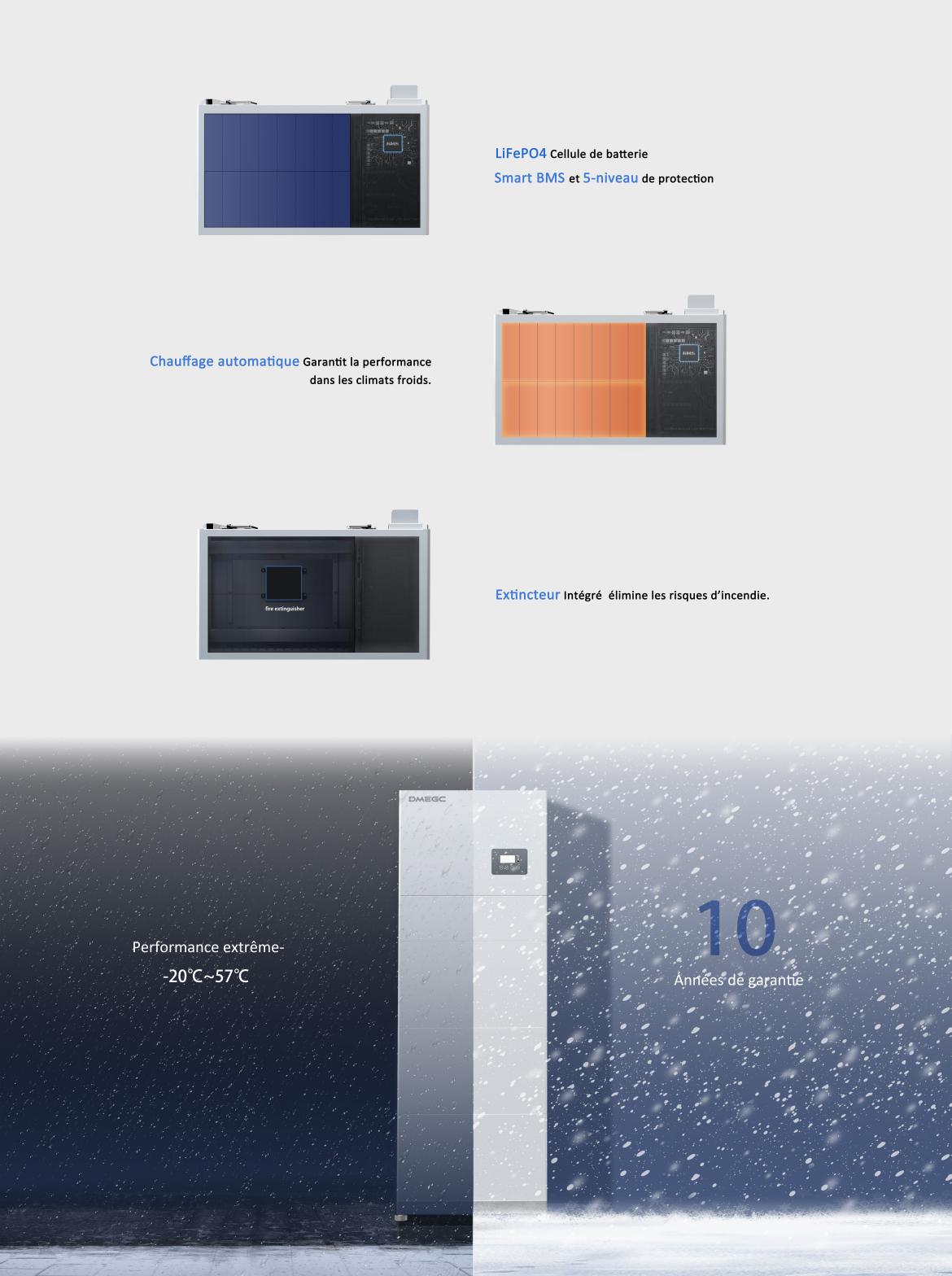

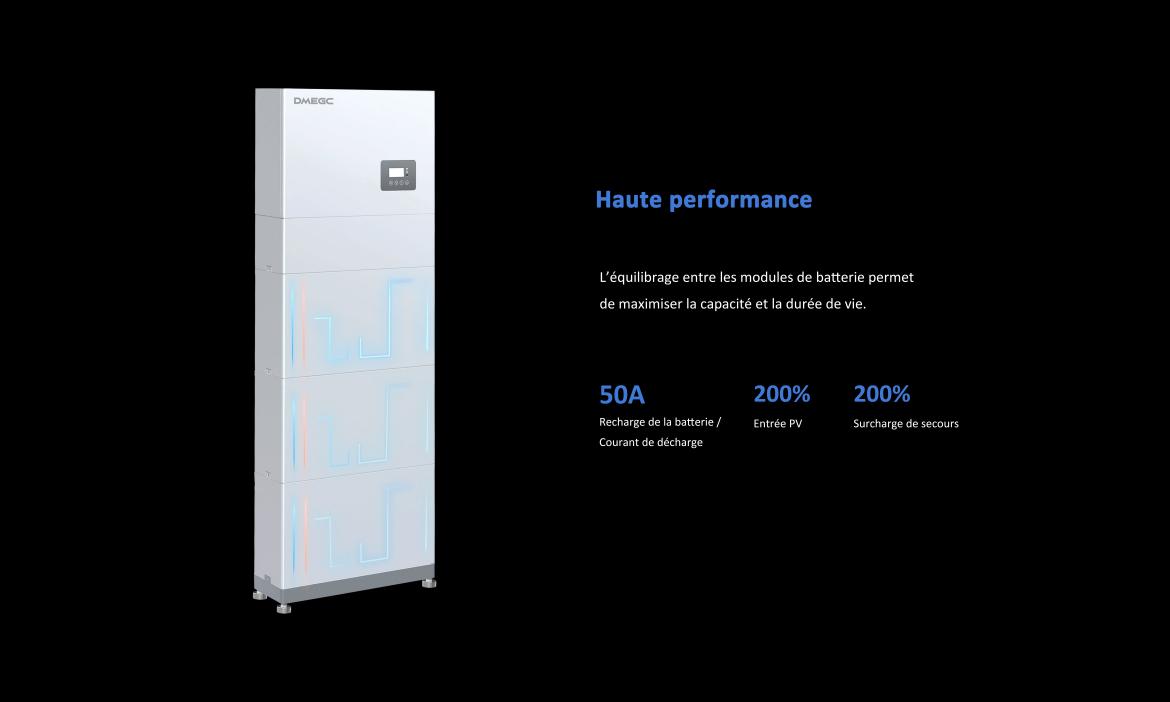

| Type de batterie | Li-ion (lithium, fer et phosphate (LFP)) | ||||||
| Capacité nominale [kWh] / Capacité nominale [Ah]② | 5,12 / 100 | ||||||
| Énergie utilisable [kWh]③ | 4,86 | ||||||
| Puissance standard [kW] | 2,56 | ||||||
| Puissance maximale [kW] | 2,56 | ||||||
| Courant de charge/décharge recommandé [A] | 50 / 50 | ||||||
| Courant de charge/décharge maximal [A]④ | 50 / 50 | ||||||
| Durée de vie [Cycles] | 6000 | ||||||
| Garantie [Années] | 10 | ||||||
| Sécurité | IEC62619/IEC63056/IEC62477-1/62040-1/IEC60730 | ||||||
| Transport | UN38.3 | ||||||
| Dimensions H02-MAÎTRE (l x H x P) [mm] / Poids [kg] | 590 × 181 × 204 / 9,3 | ||||||
| Dimensions H02-ESCLAVE (l x H x P) [mm] / Poids [kg] | 590 × 333 × 204 / 52 | ||||||
| Dimensions de la base (l x H x P) [mm] / Poids [kg] | 590 × 78 × 204 / 5 | ||||||
| Dimensions de la boîte de série (l x H x P) [mm] / Poids [kg] | 590 × 100 × 204 / 5 | ||||||
| EFFICACITÉ | |||||||
| Efficacité maximale [%] / Euro-efficacité [%] | 97,8 / 97,3 | 97,8 / 97,3 | 97,8 / 97,3 | 98 / 97,5 | 98 / 97,5 | 98 / 97,5 | 98 / 97,5 |
| Charge nominale de la batterie [%] / Efficacité de la décharge [%] | 98,5 / 97 | ||||||
| DONNÉES GÉNÉRALES (ONDULEUR) | |||||||

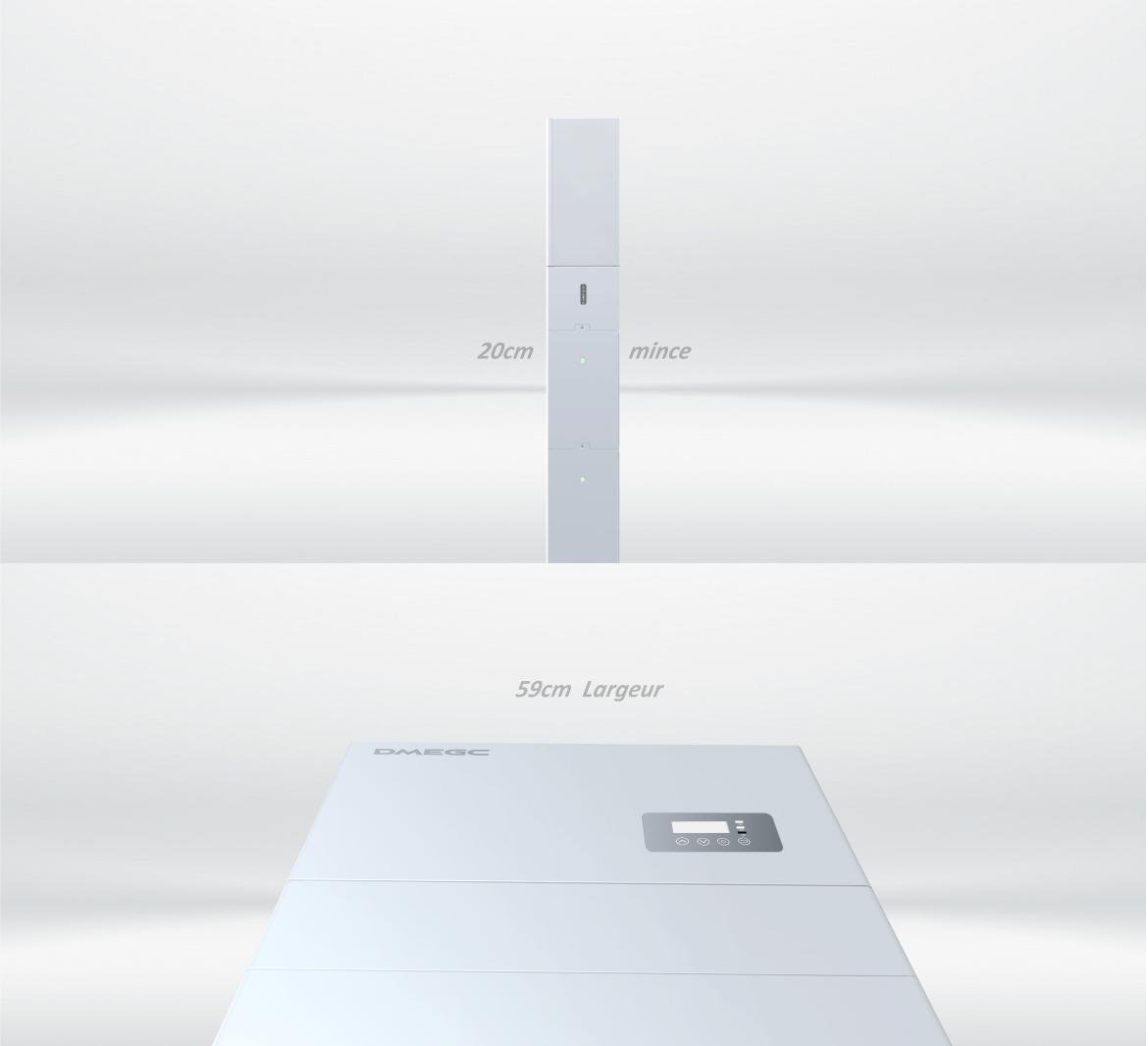

| Dimensions (l × H × P) [mm] | 590 × 416 × 206 | ||||||
| Poids [kg] | 29kg | ||||||
| Plage de la température de fonctionnement [°C] | -25 ~ +60 | ||||||
| Protection contre la pénétration | IP65 | ||||||
| Humidité relative [%] | 5 à 95 (sans condensation) | ||||||
| DONNÉES GÉNÉRALES (ONDULEUR) | |||||||
| Température de stockage [°C] | -40 ~ +65 | ||||||
| Émission de bruit (typique) [dB(A)] | < 30 (45 pour 12/15kW) | ||||||
| PROTECTION | |||||||
| Protection anti-îlotage | Intégré | ||||||
| Détection de la résistance d’isolement | Intégré | ||||||
| Unité de surveillance du courant résiduel | Intégré | ||||||
| Protection contre les surintensités de sortie | Intégré | ||||||
| Protection contre les courts-circuits en sortie | Intégré | ||||||
| Protection contre les surtensions en sortie | Intégré | ||||||
| Protection contre l’inversion de polarité CC | Intégré | ||||||
| Protection contre les surtensions PV | Intégré | ||||||
| Interrupteur PV | Intégré | ||||||
| Disjoncteur de batterie | Intégré | ||||||
| NORMES | |||||||
| Sécurité | IEC62109-1 / IEC62109-2 | ||||||
| EMC | EN 61000-6-1 / EN 61000-6-2 / EN 61000-6-3 | ||||||
| Règlements du réseau | VDE-AR-N 4105, G98/G99, C10/11, NTS 631, RD1699, CEI 0-21, VDE 0126, NRS 097-2-1, MEA, PEA, AS/NZS 4777.2, EN 50549-1 | ||||||
| CARACTÉRISTIQUES | |||||||
| Connexion PV | Connecteurs Vaconn D4 | ||||||
| Connexion au réseau | Connecteur enfichable | ||||||
| Connexion de secours | Connecteur enfichable | ||||||
| Connexion BAT | Connecteurs Amphenol H4 | ||||||
| Garantie[Années] | 10 | ||||||
① Toute tension d’entrée CC supérieure à la plage de tension MPPT peut entraîner un mauvais fonctionnement de l’onduleur.
② Conditions d’essai : 25°C, 100% de profondeur de décharge (DoD), 0,2C de charge et de décharge.
③ L’énergie utilisable du système peut varier en fonction des différents réglages de l’onduleur.
④ Décharge : Si la température de l’élément de batterie est comprise entre -20°C~10°C et 45°C~53°C, le courant de décharge sera réduit ; Charge : Si la température de l’élément de batterie est
comprise entre 0°C et 25°C et entre 45°C et 53°C, le courant de charge sera réduit. La puissance de charge ou de décharge du produit dépend de la température réelle de la batterie.
