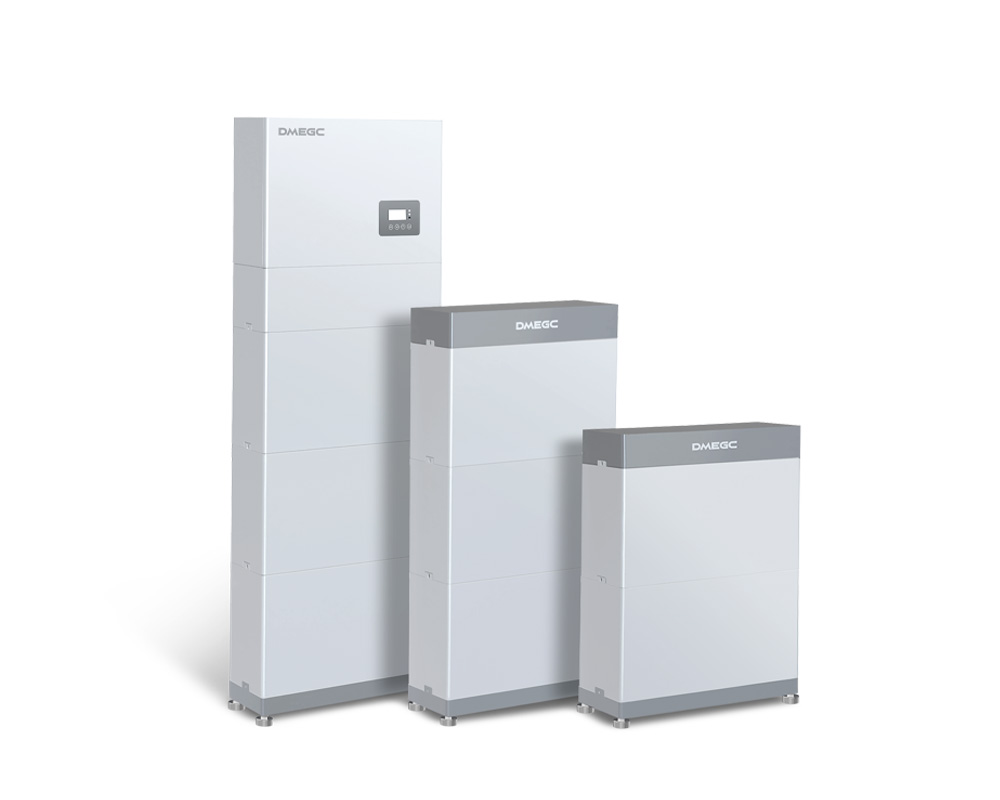

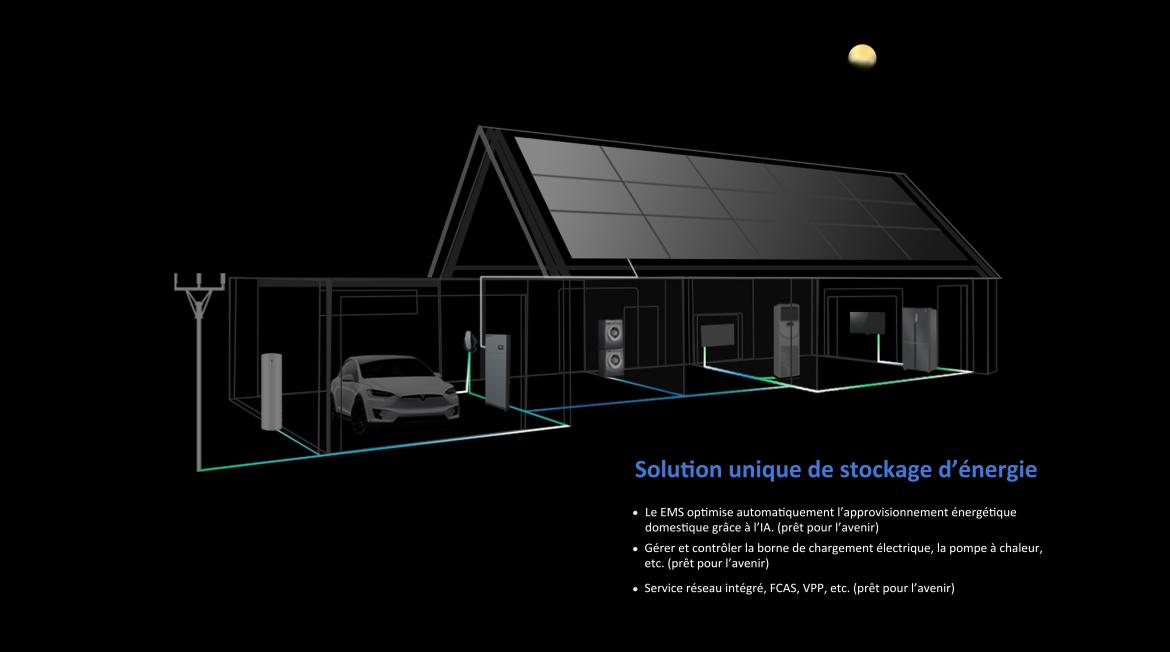

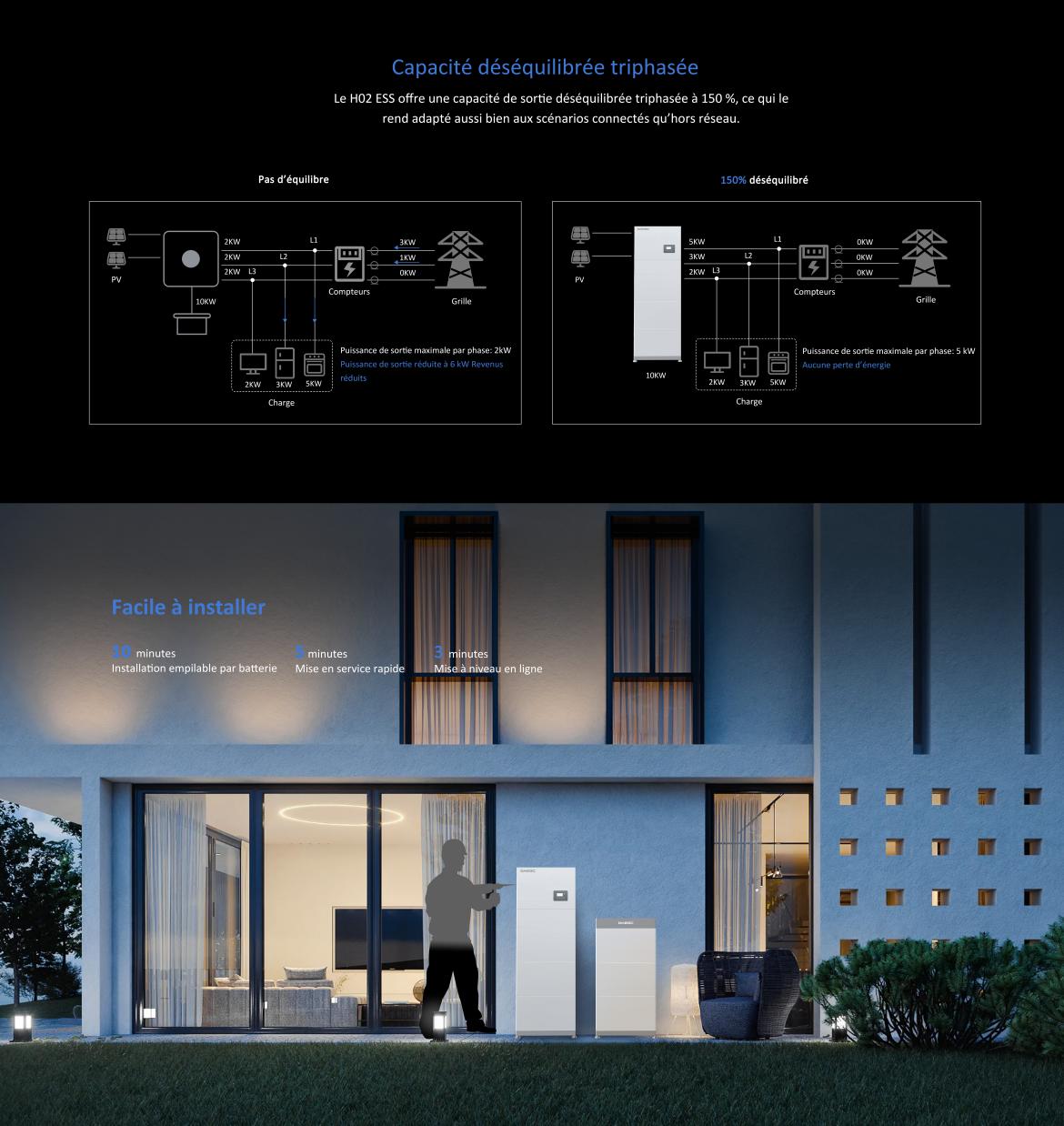

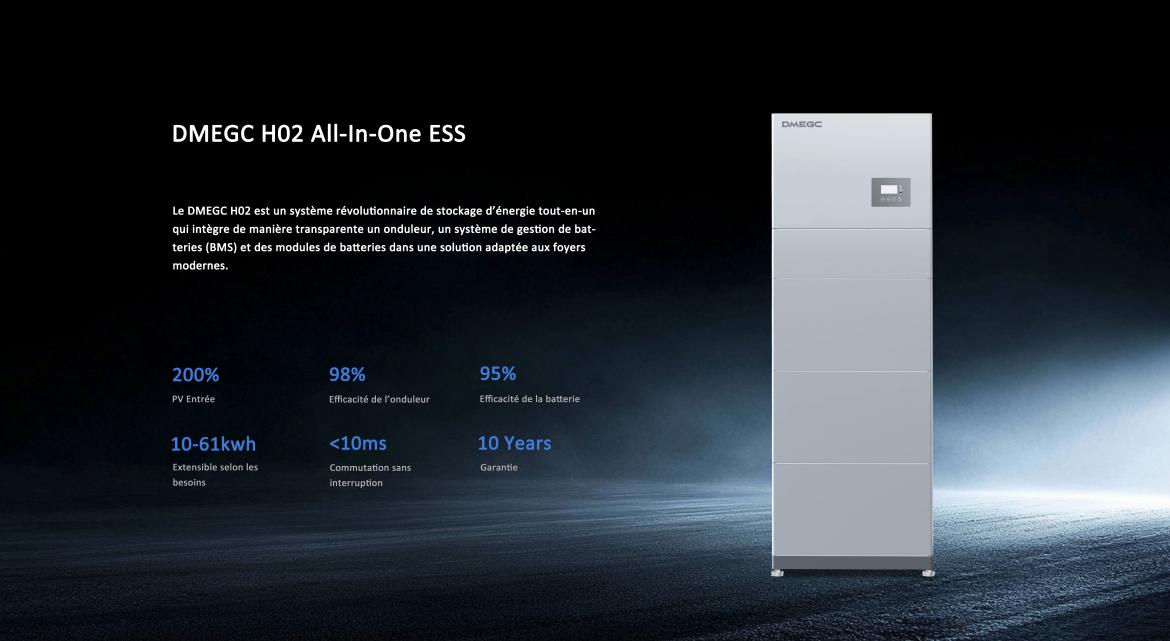

| SCHÉMA DU SYSTÈME |
|
|
|
|
|
| Puissance de sortie nominale [kW] | 3,6 / 5 / 6 / 8 | ||||
| Nombre de batteries | 2 | 3 | 4 | 5 | 6 |
| Capacité nominale [kWh]① | 10,24 | 15,36 | 20,48 | 25,6 | 30,72 |
| Énergie utilisable [kWh]② | 9,72 | 14,59 | 19,46 | 24,32 | 29,18 |
| Puissance de charge/décharge maximale [kW]③ | 5,12 | 7,68 | 8 | 8 | 8 |
| Plage de tension de la batterie [V] | 91-115 | 137-173 | 182-230 | 228-288 | 274-346 |
| Degré de protection | IP65 | ||||
| Plage de la température de fonctionnement [°C] | -20 à 57 | ||||
| Plage d’humidité relative admissible [%] | 5-95 (sans condensation) | ||||
| Altitude de fonctionnement maximale [m] | 3000 | ||||
| Poids net [kg]④ | 139 | 191 | 139 / 166 | 191 / 166 | 139 / 114 |

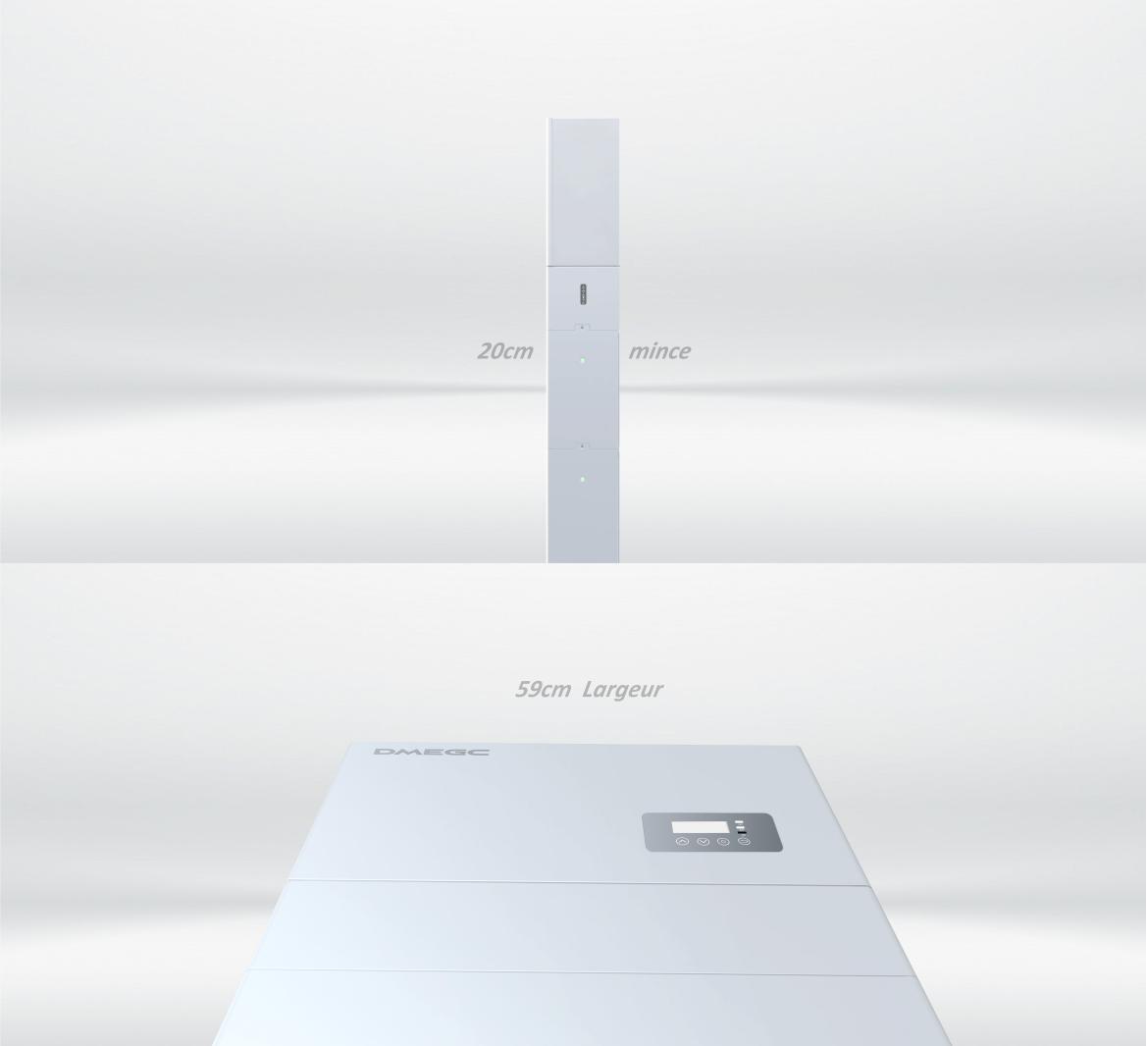

| Dimensions (L x H x P) [mm] | 590 × 1330× 204 | 590 x 1663 x 204 |
590× 1330 × 204/ 590 × 845 × 204 |
590 × 1330 × 204/ 590 × 1179 × 204 |
590 × 1663 × 204/ 590 × 1179 × 204 |

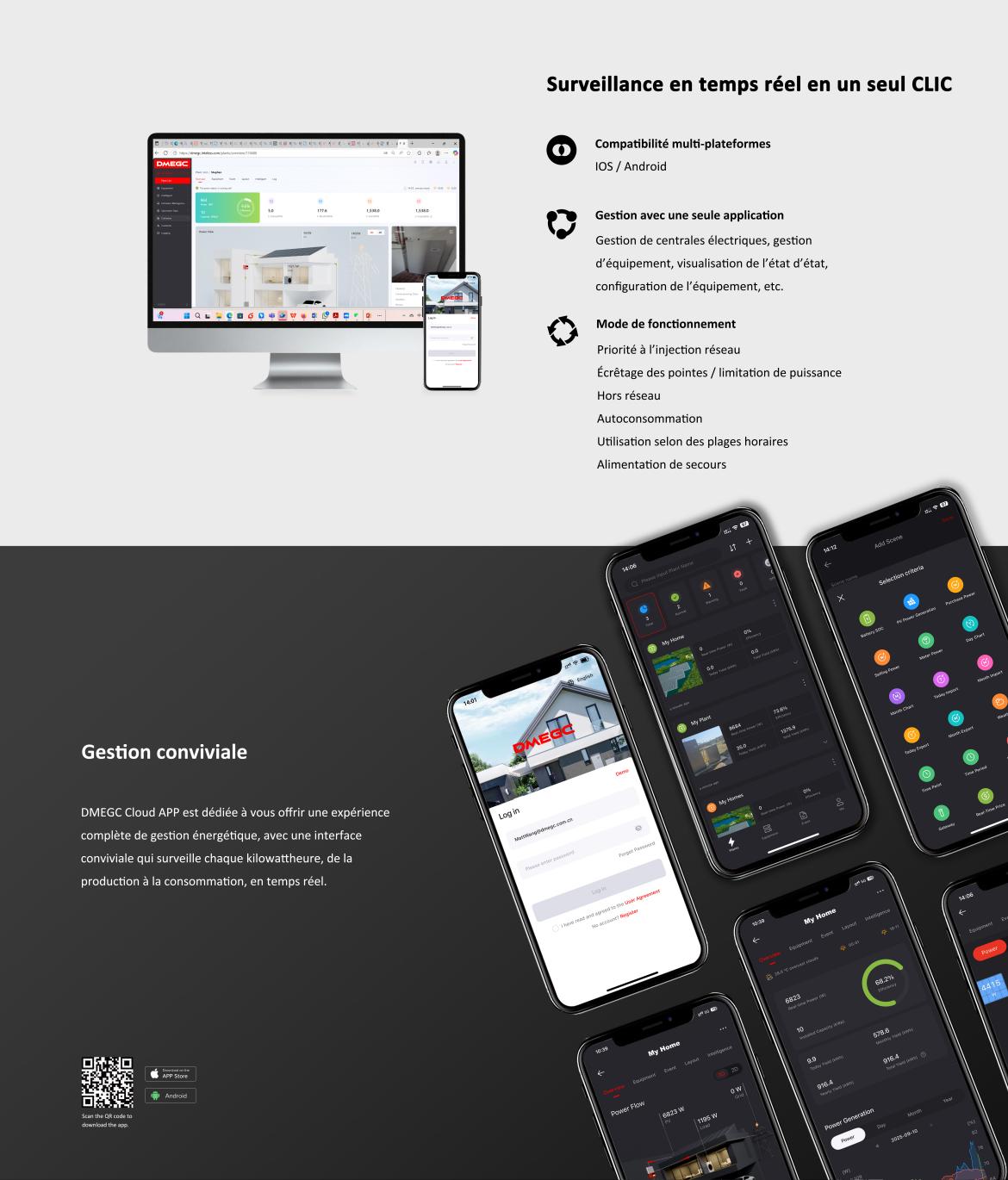

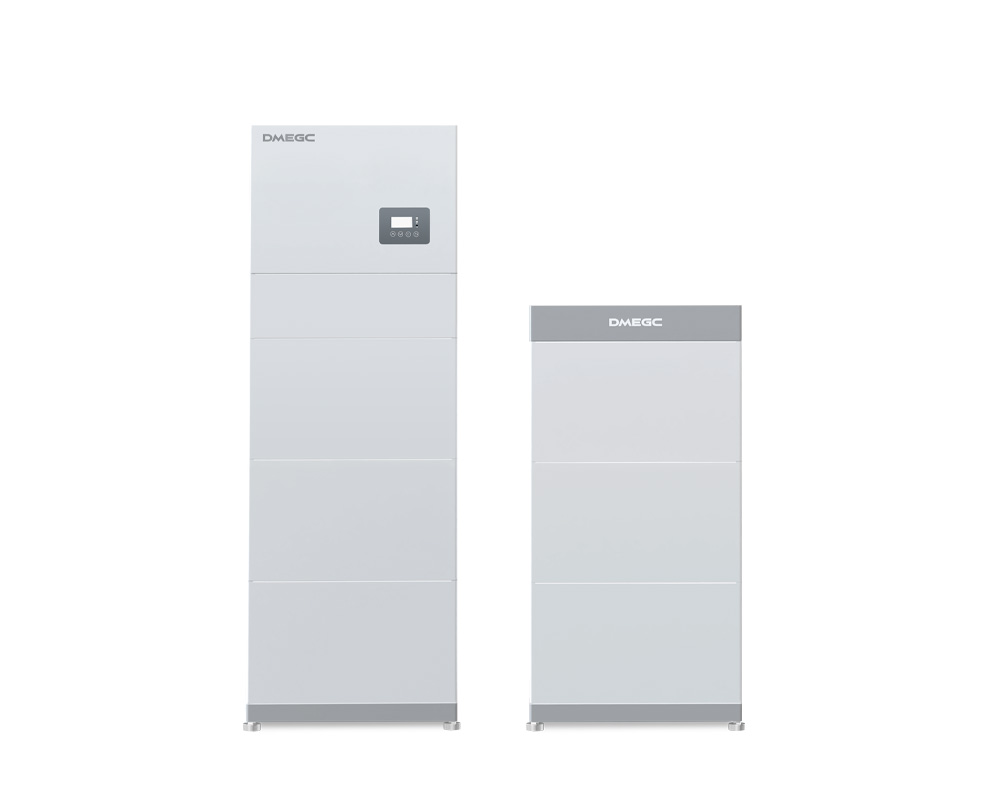

| Affichage | LCD | ||||
| Concept de refroidissement | Refroidissement naturel | ||||
| Topologie | Sans transformateur | ||||
| Communication | RS485, CAN, LAN, Wi-Fi | ||||
| SCHÉMA DU SYSTÈME |
|
|
| Puissance de sortie nominale [kW] | 3,6 / 5 / 6 / 8 | |
| Nombre de batteries | 7 | 8 |
| Capacité nominale [kWh]① | 35,84 | 40,96 |
| Énergie utilisable [kWh]② | 34,05 | 38,91 |
| Puissance de charge/décharge maximale [kW]③ | 8 | 8 |
| Plage de tension de la batterie [V] | 319-403 | 365-461 |
| Degré de protection | IP65 | |
| Plage de la température de fonctionnement [°C] | -20 à 57 | |
| Plage d’humidité relative admissible [%] | 5-95 (sans condensation) | |
| Altitude de fonctionnement maximale [m] | 3000 | |
| Poids net [kg]④ | 191 / 218 | 139 / 166 / 166 |
| Dimensions (L x H x P) [mm] |
590× 1663 × 204/ 590 × 1513 × 204/ |
590× 1330 × 204/ 590 × 1179 × 204/ 590 × 1179 × 204 |
| Affichage | LCD | |
| Concept de refroidissement | Refroidissement naturel | |
| Topologie | Sans transformateur | |
| Communication | RS485, CAN, LAN, Wi-Fi | |
① Conditions d’essai: 25°C, 100% de profondeur de décharge (DoD), 0,2C de charge et de décharge.
② L’énergie utilisable par le système peut varier en fonction des différents réglages de l’onduleur.
③ La puissance de charge/décharge maximale ne doit pas dépasser la puissance de sortie nominale (le tableau prend l’onduleur de puissance maximale comme exemple).
④ Les poids varient selon les modèles d’onduleurs. Le plus lourd est pris comme exemple.

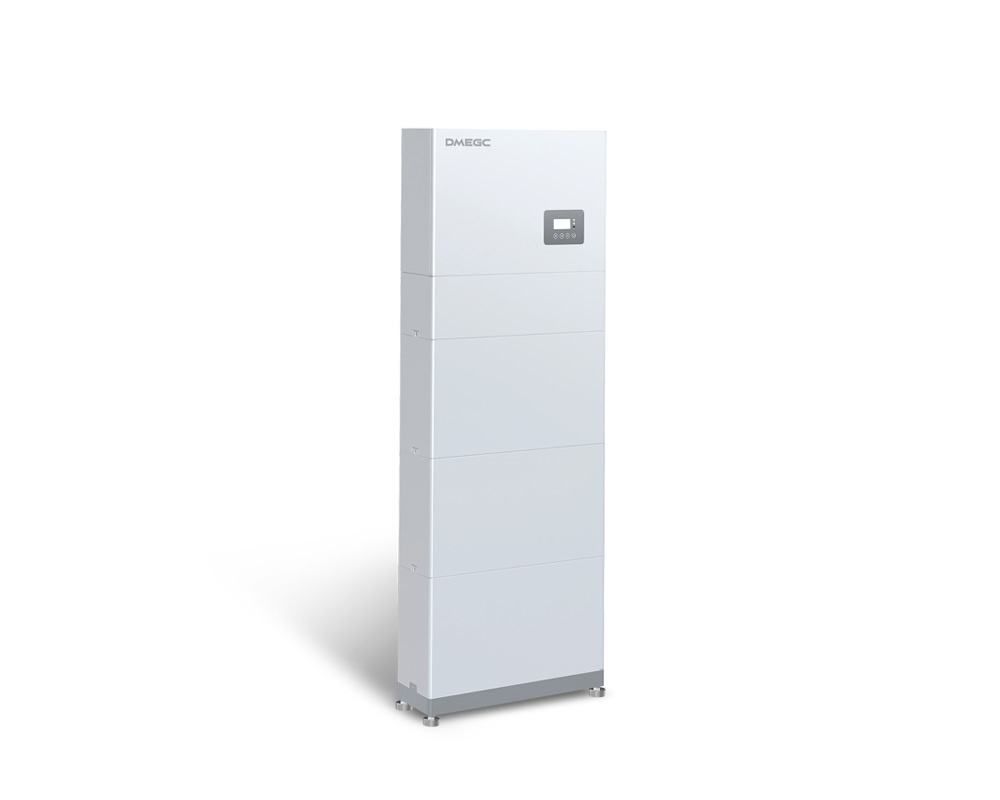

| MODÈLE D'ONDULEUR | DM-INV-SPH3.6K | DM-INV-SPH5K | DM-INV-SPB5K | DM-INV-SPH6K | DM-INV-SPH8K |
|---|---|---|---|---|---|
| ENTRÉE PV |
|
||||
| Puissance PV maximale recommandée [Wp] | 7360 | 10000 | N/A | 10000 | 10000 |
| Tension d’entrée PV maximale [V] | 580 | N/A | 580 | ||
| Tension de fonctionnement nominale [V] | 360 | N/A | 360 | ||
| Courant d’entrée maximal par MPPT [A] | 15 / 15 | N/A | 15 / 15 | ||
| Courant de court-circuit maximal par MPPT [A] | 18,75 / 18,75 | N/A | 22,5 / 22,5 | ||
| Plage de tension MPPT [V]① | 100 ~ 550 | N/A | 100 ~ 550 | ||
| Tension de démarrage [V] | 90 | N/A | 90 | ||
| Nombre de MPPT | 2 | N/A | 2 | ||
| Chaînes d’entrée maximal par MPPT | 1 | N/A | 1 | ||
| ENTRÉE CA |
|
|
|
|
|
| Puissance CA nominale [VA] | 7360 | 10000 | 10000 | 11500 | 11500 |
| Courant CA maximal [A] | 32,0 | 43,5 | 43,5 | 50,0 | 50,0 |
| Fréquence nominale du réseau [Hz] | 50 / 60 | ||||
| Facteur de puissance | 0,8 en avance à 0,8 en retard | ||||
| SORTIE CA (SUR RÉSEAU) |
|
||||
| Puissance CA nominale [VA] | 3600 | 5000 (4600 VDE4105, 4999 AS4777) | 6000 | 8000 | |
| Puissance CA apparente maximale [VA] | 3600 | 5000 (4600 VDE4105, 4999 AS4777) | 6000 | 8000 | |
| Tension nominale du réseau (plage de tension CA) [V] | L/N/PE, 230 | ||||
| Fréquence nominale du réseau [Hz] | 50 / 60 | ||||
| Plage de tension du réseau [V] | 170~270 | ||||
| Courant de sortie CA nominal [A] | 15,7 | 21,7 | 21,7 | 26 | 34,7 |
| Facteur de puissance de déplacement | 0,8 en avance à 0,8 en retard | ||||
| Distorsion harmonique totale (THDi, puissance nominale) [%] | < 3 | ||||
| SORTIE CA (DE SECOURS) |
|
||||
| Puissance de sortie nominale [VA] | 3600 | 5000 | 5000 | 6000 | 8000 |
| Puissance de sortie apparente maximale[VA] | 7360 | 10000 | 10000 | 11500 | 11500 |
| Tension de sortie nominale [V], fréquence [Hz] | L/N/PE, 230, 50/60 | ||||
| Courant de sortie nominal [A] | 15,7 | 21,7 | 21,7 | 26 | 34,7 |
| Délai de basculement [ms] | <10 | ||||
| Distorsion harmonique totale (THDv, charge linéaire) [%]/td> | < 3 | ||||
| BATTERIE |
|
||||
| Plage de tension de la batterie [V] | 91,2 ~ 460,8 | ||||
| Interfaces de communication | CAN / RS485 | ||||
| Module BMS | H02-MAÎTRE | ||||
| Module de batterie | H02-ESCLAVE | ||||
| Structure | H02-MAÎTRE + H02-ESCLAVE * n + bases + boîte de série (Requis pour ≥2 tours) | ||||

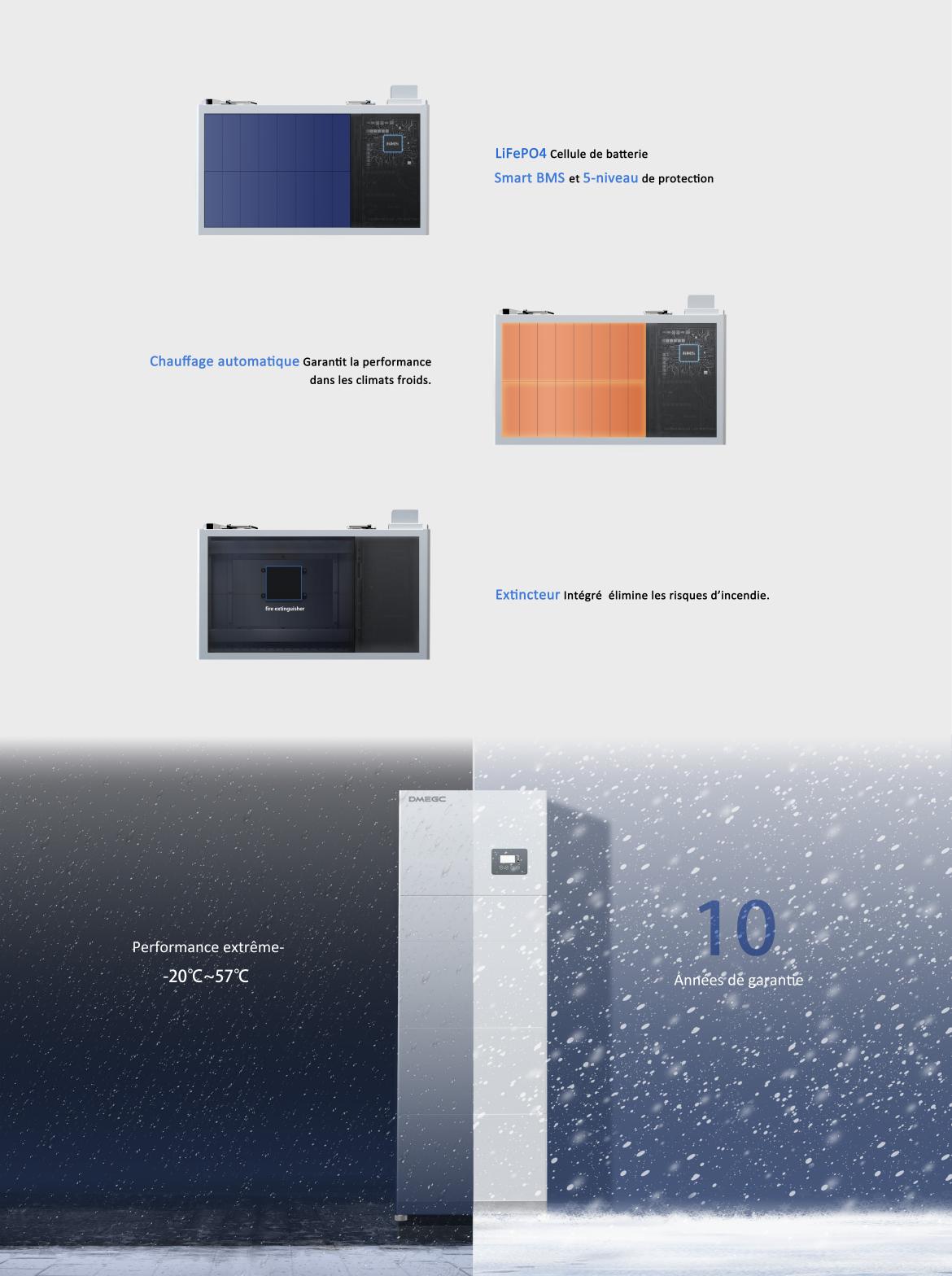

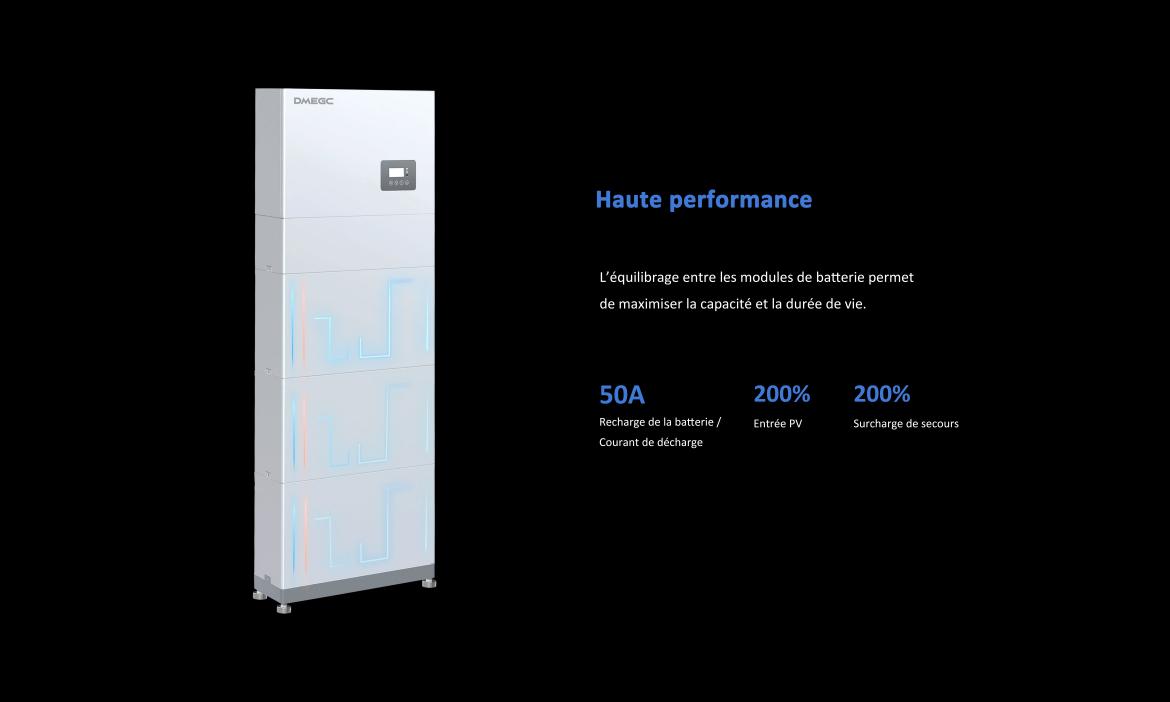

| Type de batterie | Li-ion (lithium, fer et phosphate (LFP)) | ||||
| Capacité nominale [kWh] / Capacité nominale [Ah]② | 5,12 / 100 | ||||
| Énergie utilisable [kWh]③ | 4,86 | ||||
| Puissance standard [kW] | 2,56 | ||||
| Puissance maximale [kW] | 2,56 | ||||
| Courant de charge/décharge recommandé [A] | 50 / 50 | ||||
| Courant de charge/décharge maximal [A]④ | 50 / 50 | ||||
| Durée de vie [Cycles] | 6000 | ||||
| Garantie [Années] | 10 | ||||
| Sécurité | IEC62619/IEC63056/IEC62477-1/62040-1/IEC60730 | ||||
| Transport | UN38.3 | ||||
| Dimensions H02-MAÎTRE (L x H x P) [mm]/Poids [kg] | 590 × 181 × 204 / 9,3 | ||||
| Dimensions H02-ESCLAVE (L x H x P) [mm]/Poids [kg] | 590 × 333 × 204 / 52 | ||||
| Dimensions de la base (L x H x P) [mm]/Poids [kg] | 590 × 78 × 204 / 5 | ||||
| Dimensions de la boîte de série (L x H x P) [mm] / Poids [kg] | 590 × 100 × 204 / 5 | ||||
| EFFICACITÉ |
|
||||
| Efficacité maximale [%] / Euro-efficacité [%] | 97 / 96,2 | ||||
| Charge nominale de la batterie [%] / Efficacité de la décharge [%] | 98,5 / 97 | ||||
| DONNÉES GÉNÉRALES (ONDULEUR) |
|
||||
| Dimensions (L × H × P) [mm] | 590 × 405 × 205 | ||||
| Poids [kg] | 19,5 | 19,5 | 17,5 | 20,5 | 21 |
| Plage de la température de fonctionnement [°C] | -25 ~ +60 (réduction de puissance au-dessus de 45°C) | ||||
| Protection contre la pénétration | IP65 | ||||
| Humidité relative [%] | 5 à 95 (sans condensation) | ||||
| DONNÉES GÉNÉRALES (ONDULEUR) |
|
||||
| Température de stockage [°C] | -40 ~ +65 | ||||
| Émission de bruit (typique) [dB(A)] | < 30 | < 45 | |||
| PROTECTION |
|
||||
| Protection anti-îlotage | Intégrée | ||||
| Détection de la résistance d’isolement | Intégrée | ||||
| Unité de surveillance du courant résiduel | Intégrée | ||||
| Protection contre les surintensités de sortie | Intégrée | ||||
| Protection contre les courts-circuits en sortie | Intégrée | ||||
| Protection contre les surtensions en sortie | Intégrée | ||||
| Protection contre l’inversion de polarité CC | Intégrée | ||||
| Protection contre les surtensions PV | Intégrée | ||||
| Interrupteur PV | Intégrée | ||||
| Disjoncteur de batterie | Intégrée | ||||
| NORMES |
|
||||
| Sécurité | IEC62109-1 / IEC62109-2 | ||||
| EMC | EN 61000-6-1 / EN 61000-6-2 / EN 61000-6-3 | ||||
| Règlements du réseau | VDE-AR-N 4105, G98/G99, C10/11, NTS 631, RD1699, CEI 0-21, VDE 0126, NRS 097-2-1, MEA, PEA, AS/NZS 4777.2, EN 50549-1 | ||||
| CARACTÉRISTIQUES |
|
||||
| Connexion PV | Connecteurs Vaconn D4 | ||||
| Connexion au réseau | Connecteur enfichable | ||||
| Connexion de secours | Connecteur enfichable | ||||
| Connexion BAT | Borne à vis | ||||
| Garantie[Années] | 10 | ||||
① Toute tension d’entrée CC supérieure à la plage de tension MPPT peut entraîner un mauvais fonctionnement de l’onduleur.
② Conditions d’essai : 25°C, 100% de profondeur de décharge (DoD), 0,2C de charge et de décharge.
③ L’énergie utilisable du système peut varier en fonction des différents réglages de l’onduleur.
④ Décharge: Si la température de l’élément de batterie est comprise entre -20°C~10°C et 45°C~53°C, le courant de décharge sera réduit ; Charge : Si la température de l’élément de batterie est
comprise entre 0°C et 25°C et entre 45°C et 53°C, le courant de charge sera réduit. La puissance de charge ou de décharge du produit dépend de la température réelle de la batterie.
