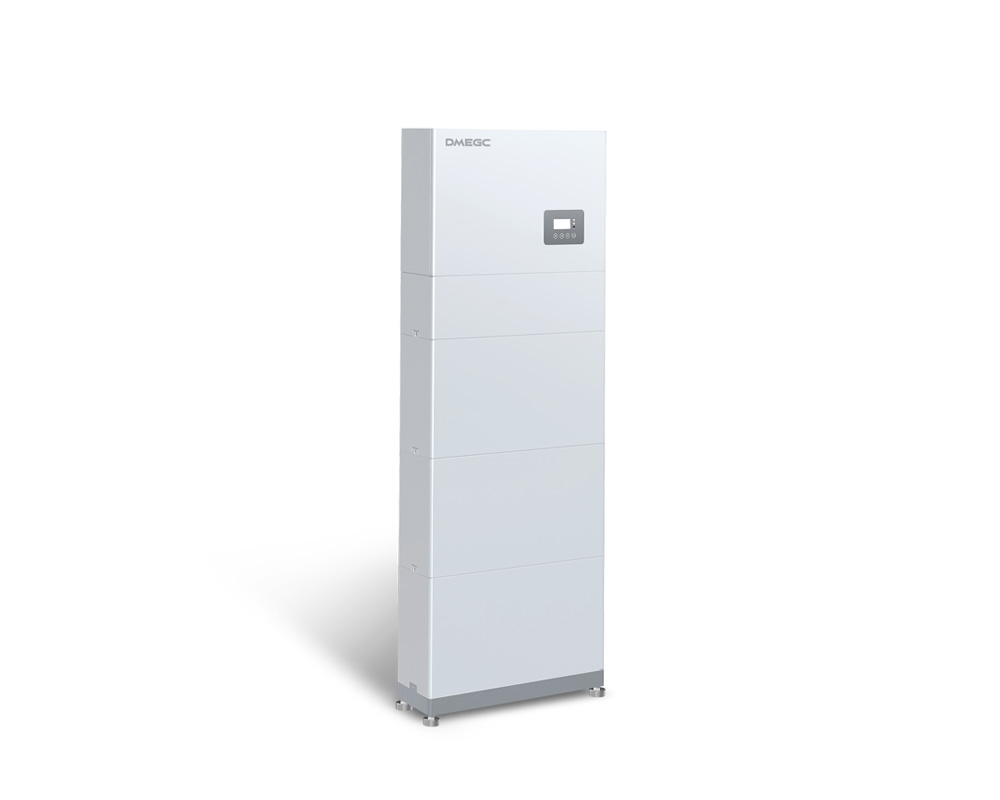

| SYSTEEM CONFIGURATIES |
|
|
|
|
|
| Nominaal uitgangsvermogen [kW] | 4 / 5 / 6 / 8 / 10 / 12 / 15 | ||||
| Aantal batterijmodules | 2 | 3 | 4 | 5 | 6 |
| Nominale capaciteit [kWh]① | 10.24 | 15.36 | 20.48 | 25.6 | 30.72 |
| Beschikbare energie [kWh]② | 9.72 | 14.59 | 19.46 | 24.32 | 29.18 |
| Max. laad-/ontlaadvermogen [kW]③ | 5.12 | 7.68 | 10.24 | 12.8 | 15 |
| Batterijspanningsbereik [V] | 91-115 | 137-173 | 182-230 | 228-288 | 274-346 |
| Beschermingsgraad | IP65 | ||||
| Bedrijfstemperatuurbereik [°C] | -20 ~ 57 °C | ||||
| Toegestane relatieve luchtvochtigheid [%] | 5-95% (geen condensvorming) | ||||
| Max. bedrijfshoogte [m] | 3000 | ||||
| Nettogewicht [kg]④ | 147 | 199 | 251 | 147 / 166 | 199 / 166 |
| Afmetingen (B x H x D) [mm] | 590 × 1341× 204 | 590 x 1674 x 204 | 590 × 2007 × 204 |
590 × 1341 × 204 / 590 × 1179 × 204 |
590 × 1674 × 204 / 590 × 1179 × 204 |

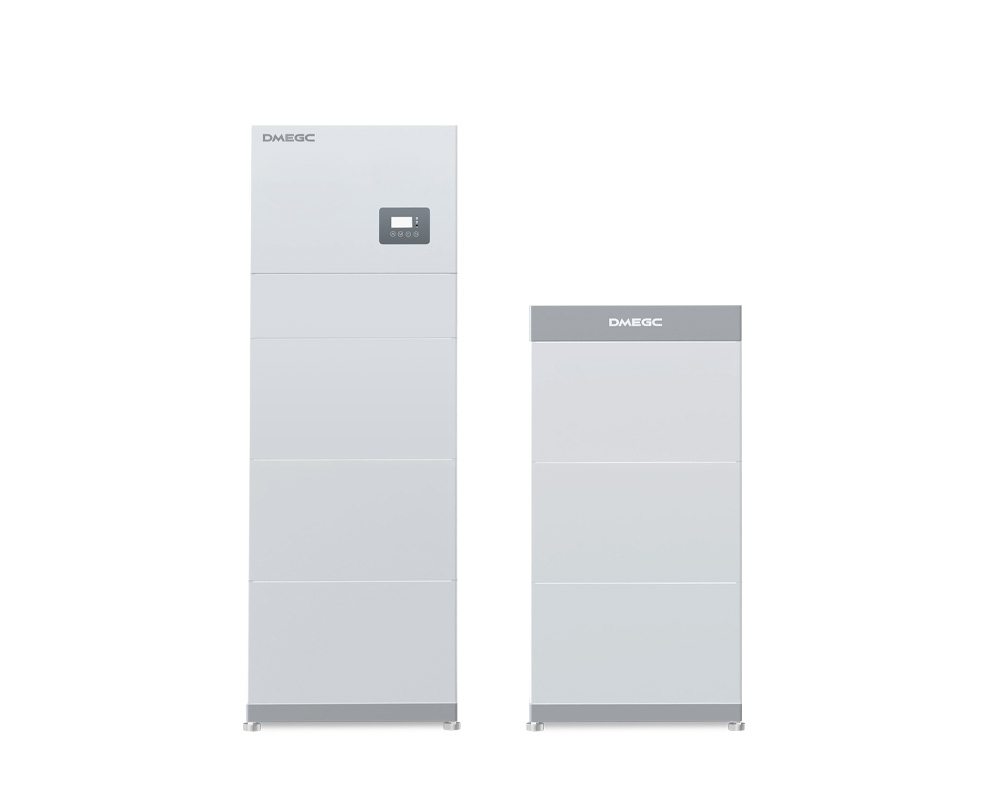

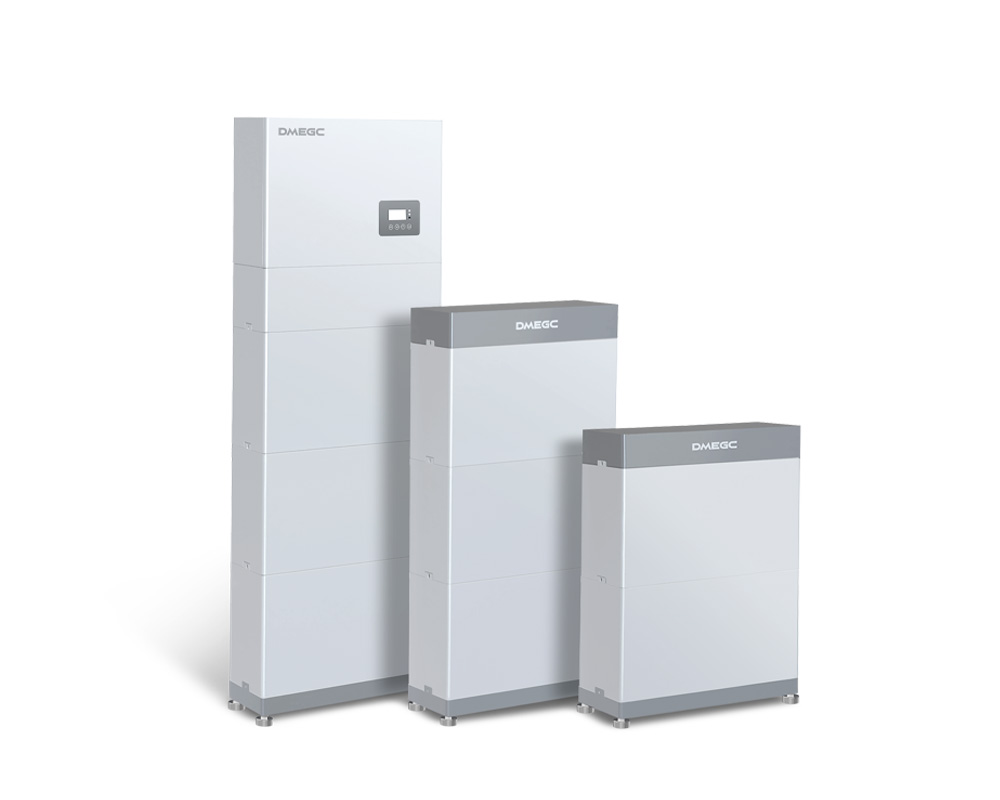

| Display | LCD | ||||
| Koelconcept | Natuurlijke convectie | ||||
| Topologie | Transformatorloos, hoge efficiëntie | ||||
| Communicatie | RS485, CAN, LAN, Wi-Fi | ||||
| SYSTEEM CONFIGURATIES |
|
|
|
|
|
|
| Nominaal uitgangsvermogen [kW] | 4 / 5 / 6 / 8 / 10 / 12 /15 | |||||
| Aantal batterijmodules | 7 | 8 | 9 | 10 | 11 | 12 |
| Nominale capaciteit [kWh]① | 35.84 | 40.96 | 46.08 | 51.2 | 56.32 | 61.44 |
| Beschikbare energie [kWh]② | 34.05 | 38.91 | 43.78 | 48.64 | 53.5 | 58.37 |
| Max. laad-/ontlaadvermogen [kW]③ | 15 | 15 | 15 | 15 | 15 | 15 |
| Batterijspanningsbereik [V] | 319-403 | 365-461 | 410-518 | 456-576 | 502-634 | 547-691 |
| Beschermingsgraad | IP65 | |||||
| Bedrijfstemperatuurbereik [°C] | -20 ~ 57 °C | |||||
| Toegestane relatieve luchtvochtigheid [%] | 5-95% (geen condensvorming) | |||||
| Max. bedrijfshoogte [m] | 3000 | |||||
| Nettogewicht [kg]④ | 199 / 218 | 251 / 218 | 199 / 166 / 166 | 199 / 218 / 166 | 199 / 218 / 218 | 251 / 218 / 218 |
| Afmetingen (B x H x D) [mm] |
590 × 1674 × 204 / 590 × 1513 × 204 |
590 × 2007 × 204 / 590 × 1513 × 204 |
590 × 1674 × 204 / 590 × 1179 × 204 / 590 × 1179 × 204 |
590 × 1674 × 204 / 590 × 1513 × 204 / 590 × 1179 × 204 |
590 × 1674 × 204 / 590 × 1513 × 204 / 590 × 1513 × 204 |
590 × 2007 × 204 / 590 × 1513 × 204 / 590 × 1513 × 204 |
| Display | LCD | |||||
| Koelconcept | Natuurlijke convectie | |||||
| Topologie | Transformatorloos, hoge efficiëntie | |||||
| Communicatie | RS485, CAN, LAN, Wi-Fi | |||||
① Testcondities: 25°C, 100% ontlaaddiepte (DoD), laden en ontladen met 0,2C.
② De bruikbare systeemenergie kan variëren afhankelijk van de instellingen van de omvormer.
③ Het maximale laad-/ontlaadvermogen mag de nominale uitgangsvermogen niet overschrijden (de tabel is gebaseerd op de omvormer met het hoogste vermogen).
④ Verschillende omvormermodellen hebben verschillende gewichten. Het zwaarste model is als voorbeeld genomen.
| OMVORMERMODEL | DM-INV-TPH4K | DM-INV-TPH5K | DM-INV-TPH6K | DM-INV-TPH8K | DM-INV-TPH10K | DM-INV-TPH12K | DM-INV-TPH15K |
|---|---|---|---|---|---|---|---|
| DC-INGANG | |||||||
| Max. aanbevolen PV-vermogen [Wp] | 8000 | 10000 | 12000 | 16000 | 20000 | 22500 | 22500 |
| Max. PV-ingangsspanning [V] | 1100 | ||||||
| Nominale bedrijfsspanning [V] | 720 | ||||||
| Max. stroom per MPPT [A] | 16 / 16 / 16 | ||||||
| Max. kortsluitstroom per MPPT [A] | 24 / 24 / 24 | ||||||
| MPPT-spanningsbereik① [V] | 140 ~ 950 | ||||||
| Opstartspanning [V] | 85 | ||||||
| Aantal MPPT's | 3 | ||||||
| Max. strings per MPPT | 1 | ||||||
| AC-UITGANG | |||||||
| Nominaal AC-vermogen [VA] | 8000 | 10000 | 12000 | 20000 | 16000 | 20000 | 20000 |
| Max. AC-stroom [A] | 11.6 | 43.5 | 17.4 | 29.0 | 23.2 | 29.0 | 29.0 |
| Nominale netfrequentie [Hz] | 50 / 60 | ||||||
| Instelbare vermogensfactor | >0.99 (variabel van -0.8 tot +0.8) | ||||||
| AC-UITGANG (NETGEKOPPELD) | |||||||
| Nominaal uitgangsvermogen [VA] | 4000 | 5000 | 6000 | 8000 | 10000 (AS4777 9999) | 12000 | 15000 |
| Maximaal uitgangsvermogen [VA] | 4400 | 5500 | 6600 | 8800 | 10000 (AS4777 9999) | 13200 | 15750 |
| Nominale netspanning (AC-spanningsbereik) [V] | 3L/N/PE, 380 / 400 | ||||||
| Nominale netfrequentie [Hz] | 50 / 60 | ||||||
| Netspanningsbereik [V] | 150~288 | ||||||
| Nominale AC-uitgangsstroom [A] | 5.8 | 7.2 | 8.7 | 11.6 | 14.5 | 17.4 | 21.7 |
| Vermogensfactor afwijking | >0.99 (variabel van -0.8 tot +0.8) | ||||||
| Maximale harmonische vervorming (THD) [%] | < 3 | ||||||
| AC-UITGANG (BACK-UP) | |||||||
| Nominaal uitgangsvermogen [VA] | 4000 | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 |
| Maximaal uitgangsvermogen [VA] | 4000 | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 |
| Nominale uitgangsspanning [V], Frequentie [Hz] | 3L/N/PE, 380 / 400, 50/60 | ||||||
| Nominale uitgangsstroom [A] | 5.8 | 7.2 | 8.7 | 11.6 | 14.5 | 17.4 | 21.7 |
| Omschakeltijd [ms] | < 10 | ||||||
| Totale harmonische vervorming (THD) [%] | < 3 | ||||||
| BATTERIJ | |||||||
| Batterijspanningsbereik [V] | 91.2 ~ 691.2 | ||||||
| Communicatie interfaces | CAN / RS485 | ||||||
| BMS-module | H02-MASTER | ||||||
| Batterijmodule | H02-SLAVE | ||||||
| Samenstelling | H02-MASTER + H02-SLAVE * n + Bases + Serie Box（verplicht bij ≥ 2 parallel） | ||||||
| Batterijtype | Li-ion (LFP, Lithium IJzerfosfaat) | ||||||
| Nominale capaciteit [kWh] / 2x Nominale capaciteit [Ah]② | 5.12 / 100 | ||||||
| Beschikbare energie [kWh]③ | 4.86 | ||||||
| Standaardvermogen [kW] | 2.56 | ||||||
| Maximaal vermogen [kW] | 2.56 | ||||||
| Aanbevolen laad-/ontlaadstroom [A] | 50 / 50 | ||||||
| Max. laad-/ontlaadstroom [A]④ | 50 / 50 | ||||||
| Levensduur batterijcellen [Cycli] | ≥ 6000 | ||||||
| Garantie [Jaren] | 10 | ||||||
| Veiligheids attesten | IEC62619/IEC63056/IEC62477-1/62040-1/IEC60730 | ||||||
| Transport | UN38.3 | ||||||
| H02-Master (W x H x D) [mm] / Gewicht [kg] | 590 × 181 × 204 / 9.3 | ||||||
| H02-Slave (W x H x D) [mm] / Gewicht [kg] | 590 × 333 × 204 / 52 | ||||||
| Base (W x H x D) [mm] / Gewicht [kg] | 590 × 78 × 204 / 5 | ||||||
| Serie-box (W x H x D) [mm] / Gewicht [kg] | 590 × 100 × 204 / 5 | ||||||
| RENDEMENT | |||||||
| Max. rendement [%] / Euro-rendement [%] | 97.8 / 97.3 | 97.8 / 97.3 | 97.8 / 97.3 | 98 / 97.5 | 98 / 97.5 | 98 / 97.5 | 98 / 97.5 |
| Rendement batterijladen [%] / ontladen [%] | 98.5 / 97 | ||||||
| ALGEMENE GEGEVENS (OMVORMER) | |||||||
| Afmetingen (B x H x D) [mm] | 590 × 416 × 206 | ||||||
| Gewicht [kg] | 29kg | ||||||
| Bedrijfstemperatuurbereik [°C] | -25 ~ +60 (Degradatie boven 45°C) | ||||||
| Beschermingsgraad | IP65 | ||||||
| Relatieve luchtvochtigheid [%] | 5 to 95 (Geen condensvorming) | ||||||
| ALGEMENE DATA (OMVORMER) | |||||||
| Opslagtemperatuur [°C] | -40 ~ +65 | ||||||
| Geluidsproductie (typisch) [dB(A)] | < 30 (45 voor 12/15kW) | ||||||
| BESCHERMING | |||||||
| Anti-eilandbescherming | geïntegreerd | ||||||
| Isolatieweerstanddetectie | geïntegreerd | ||||||
| Aardlekbeveiliging | geïntegreerd | ||||||
| Uitgangsoverstroombeveiliging | geïntegreerd | ||||||
| Kortsluitbeveiliging uitgang | geïntegreerd | ||||||
| Overspanningsbeveiliging uitgang | geïntegreerd | ||||||
| Omgekeerde polariteitsbeveiliging DC | geïntegreerd | ||||||
| PV-overspanningsbeveiliging | geïntegreerd | ||||||
| PV-schakelaar | geïntegreerd | ||||||
| Batterij-beveiliging | geïntegreerd | ||||||
| NORMEN ALGEMEEN | |||||||
| Veiligheid | IEC62109-1 / IEC62109-2 | ||||||
| EMC | EN 61000-6-1 / EN 61000-6-2 / EN 61000-6-3 | ||||||
| Netregeling | VDE-AR-N 4105, G98/G99, C10/11, NTS 631, RD1699, CEI 0-21, VDE 0126, NRS 097-2-1, MEA, PEA, AS/NZS 4777.2, EN 50549-1 | ||||||
| EIGENSCHAPPEN | |||||||
| PV-aansluiting | Vaconn D4 connectors | ||||||
| Netverbinding | Plug in connector | ||||||
| Back-upaansluiting | Plug in connector | ||||||
| Batterijaansluiting | Amphenol H4 connectors | ||||||
| Garanties [jaren] | 10 | ||||||
① Elke DC-ingangsspanning buiten het MPPT-spanningsbereik kan leiden tot onjuiste werking van de omvormer.
② Testcondities: 25 °C, 100% ontladingsdiepte (DoD), laden en ontladen met 0,2 C.
③ De bruikbare energie van het systeem kan variëren afhankelijk van de instellingen van de omvormer.
④ Ontladen: bij een omgevingstemperatuur van de batterij tussen -20 °C en 10 °C en tussen 45 °C en 53 °C wordt het vermogen verminderd. Opladen: bij een omgevingstemperatuur van de batterij tussen 0 °C en 25 °C en tussen 45 °C en 53 °C wordt het vermogen verminderd. Het laad- en ontlaadvermogen is afhankelijk van de werkelijke batterijtemperatuur.
