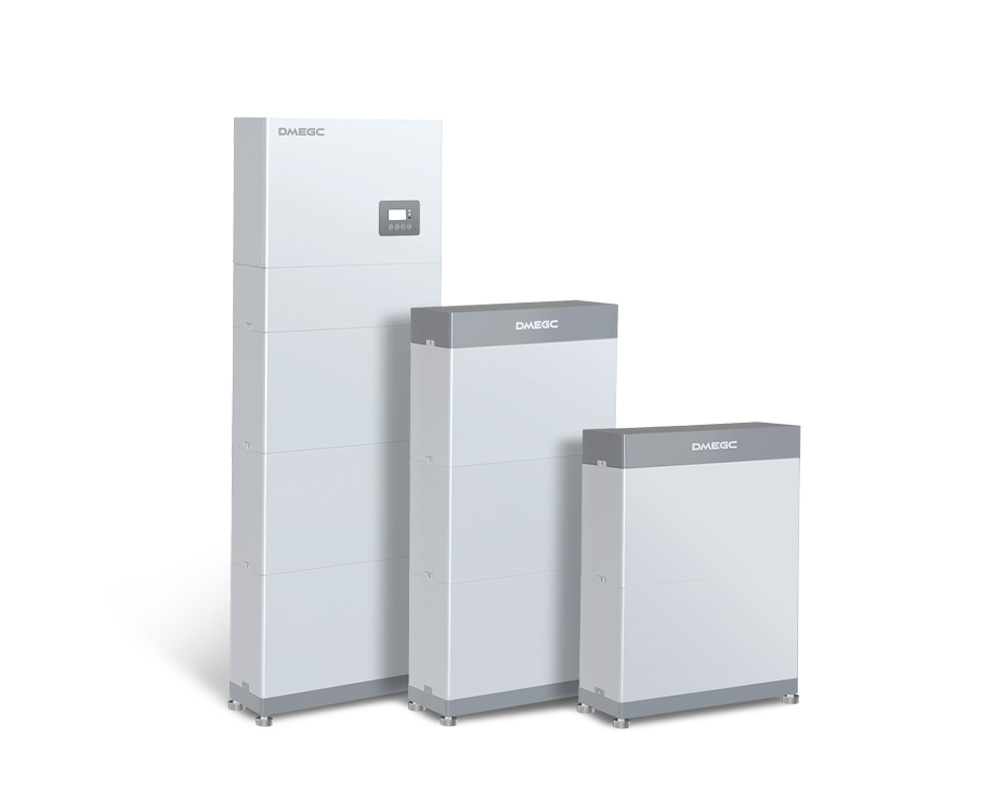

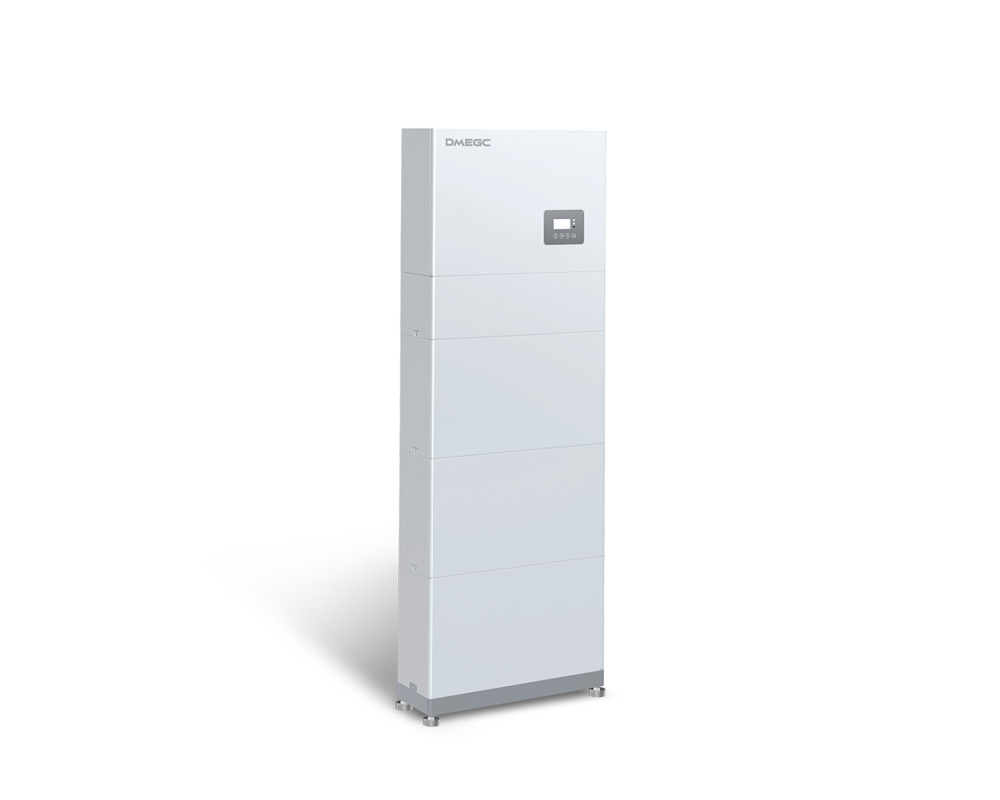

| SYSTEEM CONFIGURATIES |
|
|
|
|
|
| Nominaal uitgangsvermogen [kW] | 3.6 / 5 / 6 / 8 | ||||
| Aantal batterijmodules | 2 | 3 | 4 | 5 | 6 |
| Nominale capaciteit [kWh]① | 10.24 | 15.36 | 20.48 | 25.6 | 30.72 |
| Beschikbare energie [kWh]② | 9.72 | 14.59 | 19.46 | 24.32 | 29.18 |
| Max. laad-/ontlaadvermogen [kW]③ | 5.12 | 7.68 | 8 | 8 | 8 |
| Batterijspanningsbereik [V] | 91-115 | 137-173 | 182-230 | 228-288 | 274-346 |
| Beschermingsgraad | IP65 | ||||
| Bedrijfstemperatuurbereik [°C] | -20 ~ 57 °C | ||||
| Toegestane relatieve luchtvochtigheid [%] | 5-95% (geen condensvorming) | ||||
| Max. bedrijfshoogte [m] | 3000 | ||||
| Nettogewicht [kg]④ | 139 | 191 | 251 | 139 / 166 | 191 / 166 |
| Afmetingen (B x H x D) [mm] | 590 × 1330 × 204 | 590 x 1663 x 204 | 590 × 2007 × 204 |
590 × 1330 × 204 / 590 × 1179 × 204 |
590 × 1663 × 204 / 590 × 1179 × 204 |

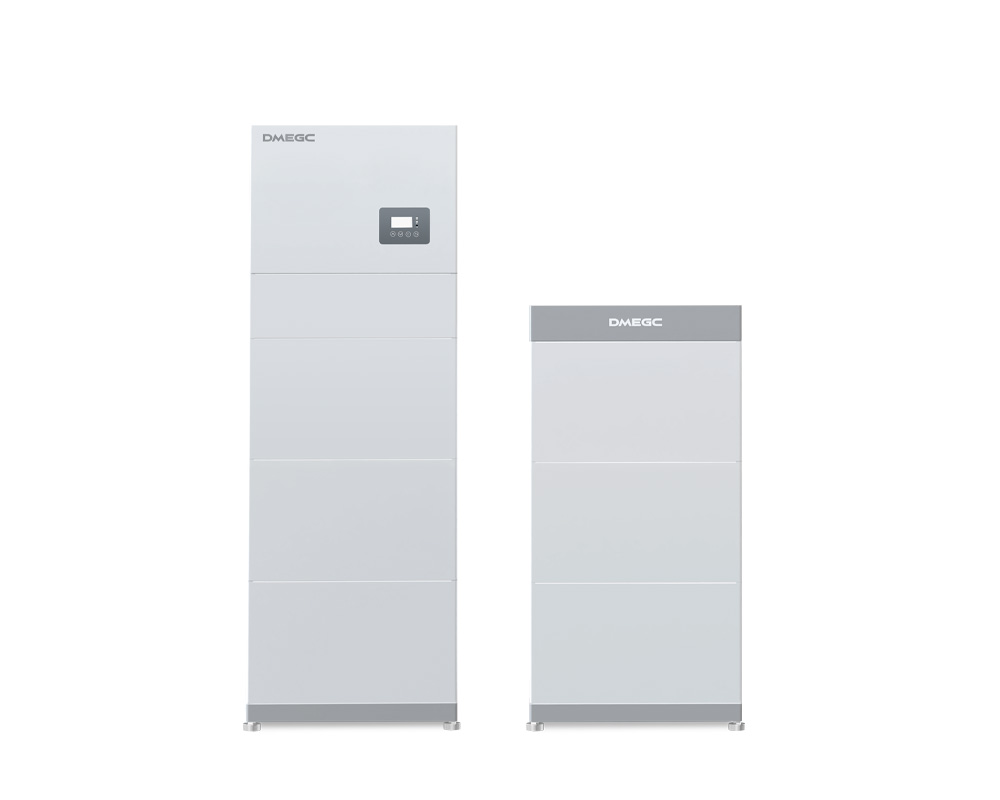

| Display | LCD | ||||
| Koelconcept | Natuurlijke convectie | ||||
| Topologie | Transformatorloos, hoge efficiëntie | ||||
| Communicatie | RS485, CAN, LAN, Wi-Fi | ||||
| SYSTEEM CONFIGURATIES |
|
|
| Nominaal uitgangsvermogen [kW] | 3.6 / 5 / 6 / 8 | |
| Aantal batterijmodules | 7 | 8 |
| Nominale capaciteit [kWh]① | 35.84 | 40.96 |
| Beschikbare energie [kWh]② | 34.05 | 38.91 |
| Max. laad-/ontlaadvermogen [kW]③ | 8 | 8 |
| Batterijspanningsbereik [V] | 319-403 | 365-461 |
| Beschermingsgraad | IP65 | |
| Bedrijfstemperatuurbereik [°C] | -20 ~ 57 °C | |
| Toegestane relatieve luchtvochtigheid [%] | 5-95% (geen condensvorming) | |
| Max. bedrijfshoogte [m] | 3000 | |
| Nettogewicht [kg]④ | 191 / 218 | 251 / 218 |
| Afmetingen (B x H x D) [mm] |
590× 1663 × 204 / 590 × 1513 × 204 / |
590 × 2007 × 204 / 590 × 1513 × 204 |
| Display | LCD | |
| Koelconcept | Natuurlijke convectie | |
| Topologie | Transformatorloos, hoge efficiëntie | |
| Communicatie | RS485, CAN, LAN, Wi-Fi | |
① Testcondities: 25°C, 100% ontlaaddiepte (DoD), laden en ontladen met 0,2C.
② De bruikbare systeemenergie kan variëren afhankelijk van de instellingen van de omvormer.
③ Het maximale laad-/ontlaadvermogen mag de nominale uitgangsvermogen niet overschrijden (de tabel is gebaseerd op de omvormer met het hoogste vermogen).
④ Verschillende omvormermodellen hebben verschillende gewichten. Het zwaarste model is als voorbeeld genomen.
| OMVORMERMODEL | DM-INV-SPH3.6K | DM-INV-SPH5K | DM-INV-SPB5K | DM-INV-SPH6K | DM-INV-SPH8K |
|---|---|---|---|---|---|
| DC-INGANG |
|
||||
| Max. aanbevolen PV-vermogen [Wp] | 7360 | 10000 | N/A | 10000 | 10000 |
| Max. PV-ingangsspanning [V] | 580 | N/A | 580 | ||
| Nominale bedrijfsspanning [V] | 360 | N/A | 360 | ||
| Max. stroom per MPPT [A] | 15 / 15 | N/A | 15/15 | ||
| Max. kortsluitstroom per MPPT [A] | 18.75 / 18.75 | N/A | 22.5 / 22.5 | ||
| MPPT-spanningsbereik① [V] | 100 ~ 550 | N/A | 100 ~ 550 | ||
| Opstartspanning [V] | 90 | N/A | 90 | ||
| Aantal MPPT's | 2 | N/A | 2 | ||
| Max. strings per MPPT | 1 | N/A | 1 | ||
| AC-UITGANG |
|
|
|
|
|
| Nominaal AC-vermogen [VA] | 7360 | 10000 | 10000 | 11500 | 11500 |
| Max. AC-stroom [A] | 32.0 | 43.5 | 43.5 | 50.0 | 50.0 |
| Nominale netfrequentie [Hz] | 50 / 60 | ||||
| Instelbare vermogensfactor | >0.99 (variabel van -0.8 tot +0.8) | ||||
| AC-UITGANG (NETGEKOPPELD) |
|
||||
| Nominaal uitgangsvermogen [VA] | 3600 | 5000 (4600 VDE4105) | 6000 | 8000 | |
| Maximaal uitgangsvermogen [VA] | 3600 | 5000 (4600 VDE4105) | 6000 | 8000 | |
| Nominale netspanning (AC-spanningsbereik) [V] | L/N/PE, 230 | ||||
| Nominale netfrequentie [Hz] | 50 / 60 | ||||
| Netspanningsbereik [V] | 170~270 | ||||
| Nominale AC-uitgangsstroom [A] | 15.7 | 21.7 | 21.7 | 26 | 34.7 |
| Vermogensfactor afwijking | >0.99 (variabel van -0.8 tot +0.8) | ||||
| Maximale harmonische vervorming (THD) [%] | < 3 | ||||
| AC-UITGANG (BACK-UP) |
|
||||
| Nominaal uitgangsvermogen [VA] | 3600 | 5000 | 5000 | 6000 | 8000 |
| Maximaal uitgangsvermogen [VA] | 7360 | 10000 | 10000 | 11500 | 11500 |
| Nominale uitgangsspanning [V], Frequentie [Hz] | L/N/PE, 230, 50/60 | ||||
| Nominale uitgangsstroom [A] | 15.7 | 21.7 | 21.7 | 26 | 34.7 |
| Omschakeltijd [ms] | < 10 | ||||
| Totale harmonische vervorming (THD) [%] | < 3 | ||||
| BATTERIJ |
|
||||
| Batterijspanningsbereik [V] | 91.2 ~ 460.8 | ||||
| Communicatie interfaces | CAN / RS485 | ||||
| BMS-module | H02-MASTER | ||||
| Batterijmodule | H02-SLAVE | ||||
| Samenstelling | H02-MASTER + H02-SLAVE * n + Bases + Serie Box（verplicht bij ≥ 2 parallel） | ||||
| Batterijtype | Li-ion (LFP, Lithium IJzerfosfaat) | ||||
| Nominale capaciteit [kWh] / 2x Nominale capaciteit [Ah]② | 5.12 / 100 | ||||
| Beschikbare energie [kWh]③ | 4.86 | ||||
| Standaardvermogen [kW] | 2.56 | ||||
| Maximaal vermogen [kW] | 2.56 | ||||
| Aanbevolen laad-/ontlaadstroom [A] | 50 / 50 | ||||
| Max. laad-/ontlaadstroom [A]④ | 50 / 50 | ||||
| Levensduur batterijcellen [Cycli] | ≥ 6000 | ||||
| Garantie [Jaren] | 10 | ||||
| Veiligheids attesten | IEC62619/IEC63056/IEC62477-1/62040-1/IEC60730 | ||||
| Transport | UN38.3 | ||||
| H02-Master (W x H x D) [mm] / Gewicht [kg] | 590 × 181 × 204 / 9.3 | ||||
| H02-Slave (W x H x D) [mm] / Gewicht [kg] | 590 × 333 × 204 / 52 | ||||
| Base (W x H x D) [mm] / Gewicht [kg] | 590 × 78 × 204 / 5 | ||||
| Serie-box (W x H x D) [mm] / Gewicht [kg] | 590 × 100 × 204 / 5 | ||||
| RENDEMENT |
|
||||
| Max. rendement [%] / Euro-rendement [%] | 97 / 96.2 | ||||
| Rendement batterijladen [%] / ontladen [%] | 98.5 / 97 | ||||
| ALGEMENE GEGEVENS (OMVORMER) |
|
||||
| Afmetingen (B x H x D) [mm] | 590 × 405 × 205 | ||||
| Gewicht [kg] | 19.5 | 19.5 | 17.5 | 20.5 | 21 |
| Bedrijfstemperatuurbereik [°C] | -25 ~ +60 (Degradatie boven 45°C) | ||||
| Beschermingsgraad | IP65 | ||||
| Relatieve luchtvochtigheid [%] | 5 to 95 (Geen condensvorming) | ||||
| ALGEMENE DATA (OMVORMER) |
|
||||
| Opslagtemperatuur [°C] | -40 ~ +65 | ||||
| Geluidsproductie (typisch) [dB(A)] | < 30 | < 45 | |||
| BESCHERMING |
|
||||
| Anti-eilandbescherming | geïntegreerd | ||||
| Isolatieweerstanddetectie | geïntegreerd | ||||
| Aardlekbeveiliging | geïntegreerd | ||||
| Uitgangsoverstroombeveiliging | geïntegreerd | ||||
| Kortsluitbeveiliging uitgang | geïntegreerd | ||||
| Overspanningsbeveiliging uitgang | geïntegreerd | ||||
| Omgekeerde polariteitsbeveiliging DC | geïntegreerd | ||||
| PV-overspanningsbeveiliging | geïntegreerd | ||||
| PV-schakelaar | geïntegreerd | ||||
| Batterij-beveiliging | geïntegreerd | ||||
| NORMEN ALGEMEEN |
|
||||
| Veiligheid | IEC62109-1 / IEC62109-2 | ||||
| EMC | EN 61000-6-1 / EN 61000-6-2 / EN 61000-6-3 | ||||
| Netregeling | VDE-AR-N 4105, G98/G99, C10/11, NTS 631, RD1699, CEI 0-21, VDE 0126, NRS 097-2-1, MEA, PEA, AS/NZS 4777.2, EN 50549-1 | ||||
| EIGENSCHAPPEN |
|
||||
| PV-aansluiting | Vaconn D4 connectors | ||||
| Netverbinding | Plug in connector | ||||
| Back-upaansluiting | Plug in connector | ||||
| Batterijaansluiting | Screw terminal | ||||
| Garanties [jaren] | 10 | ||||
① Elke DC-ingangsspanning buiten het MPPT-spanningsbereik kan leiden tot onjuiste werking van de omvormer.
② Testcondities: 25 °C, 100% ontladingsdiepte (DoD), laden en ontladen met 0,2 C.
③ De bruikbare systeemenergie kan variëren afhankelijk van de instellingen van de omvormer.
④ Ontladen: bij een omgevingstemperatuur van de batterij tussen -20 °C en 10 °C en tussen 45 °C en 53 °C wordt het vermogen verminderd. Opladen: bij een omgevingstemperatuur van de batterij tussen 0 °C en 25 °C en tussen 45 °C en 53 °C wordt het vermogen verminderd. Het laad- en ontlaadvermogen is afhankelijk van de werkelijke batterijtemperatuur.
