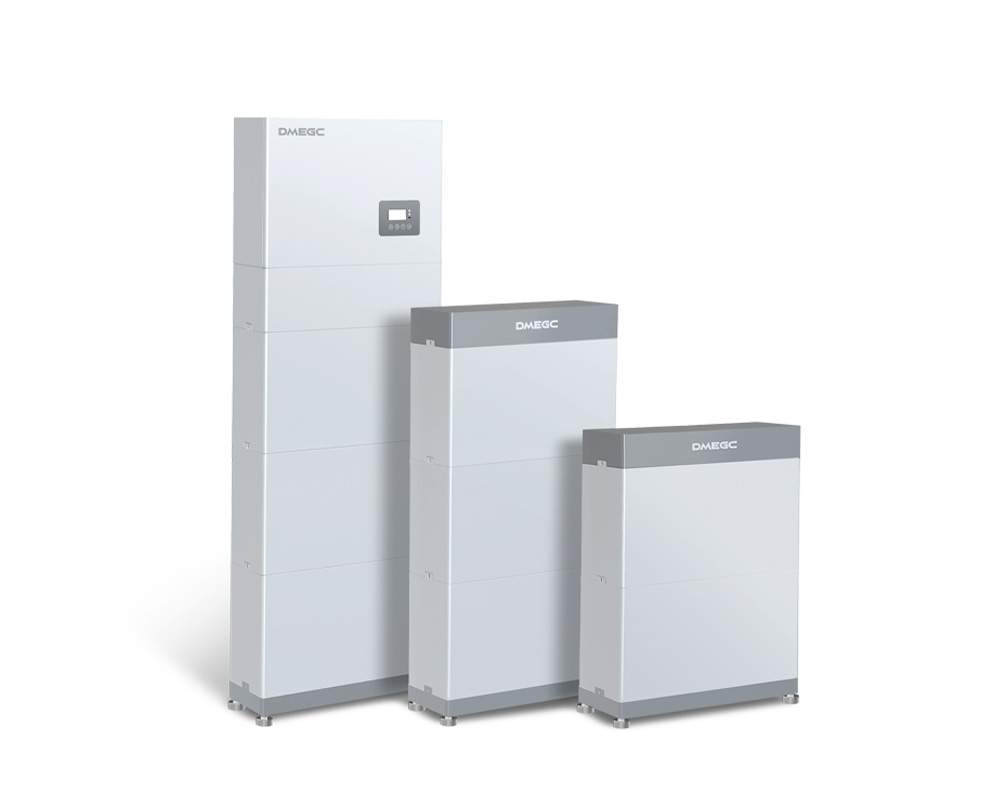

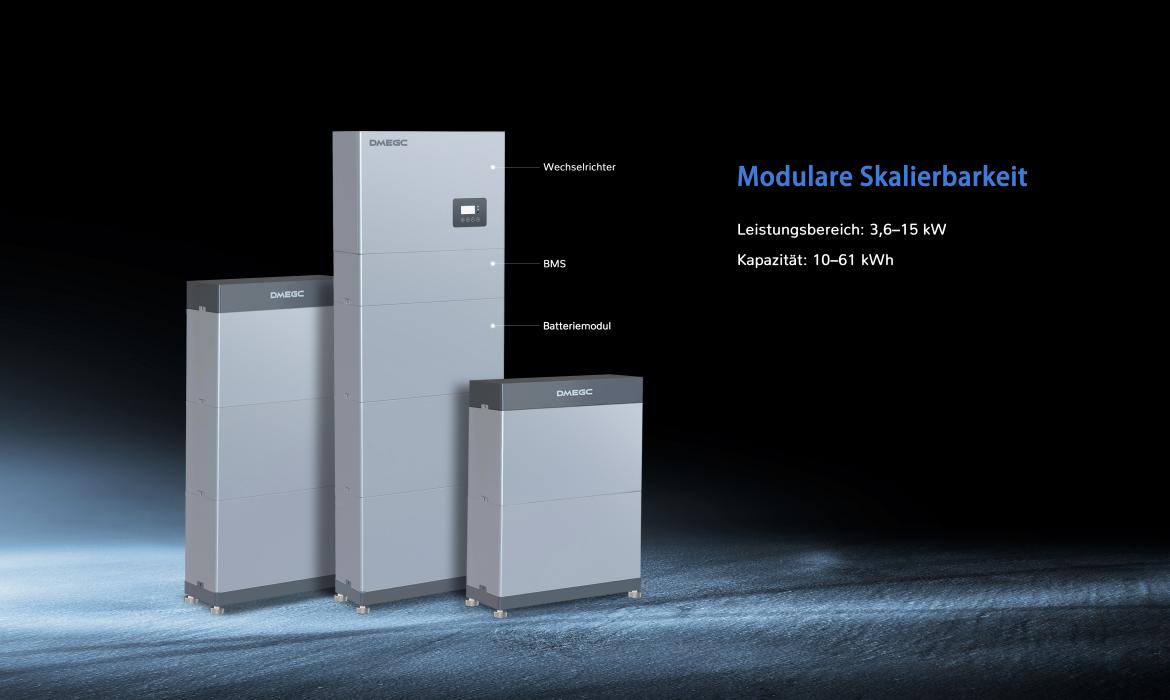

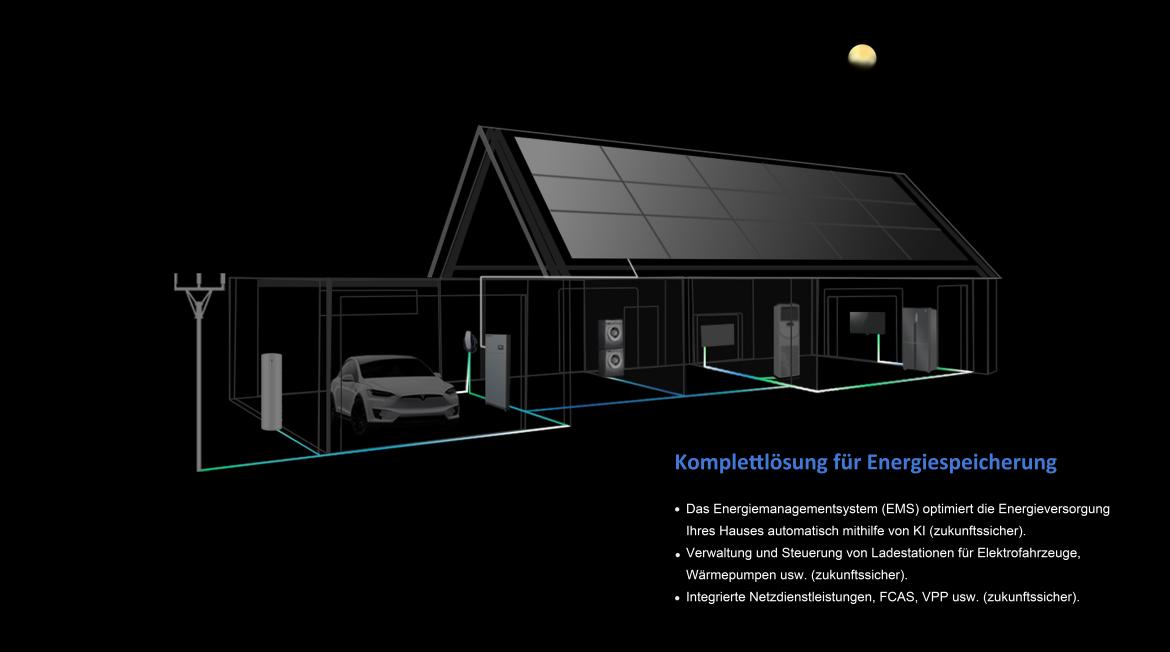

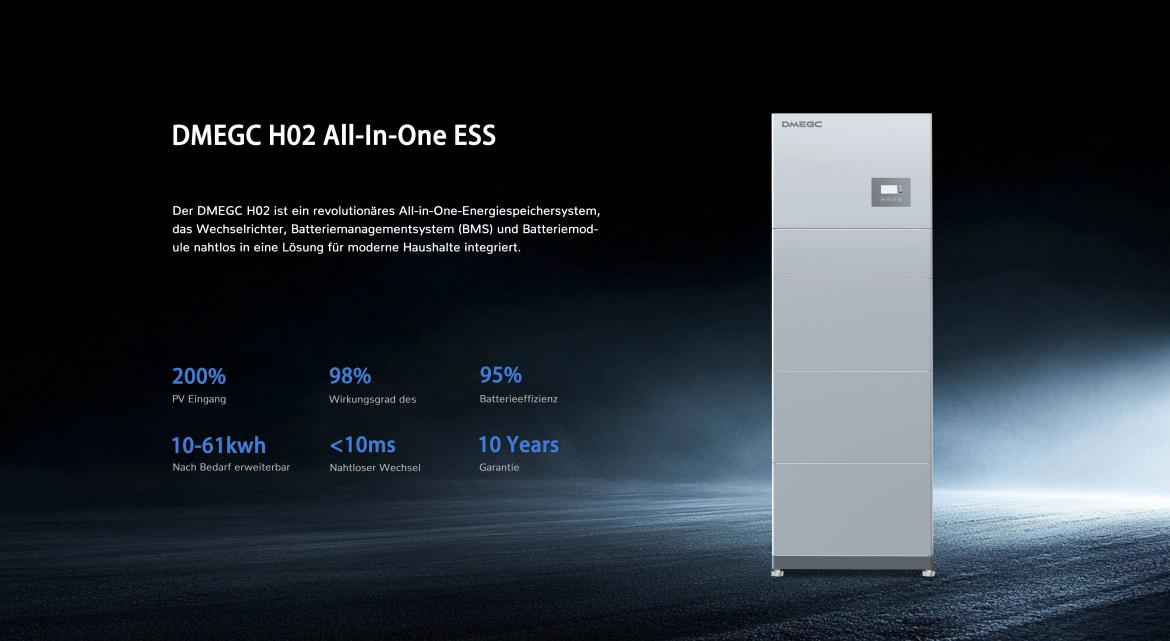

| SYSTEMSCHEMA |
|
|
|
|
|
| Nennausgangsleistung [kW] | 3,6 / 5 / 6 / 8 | ||||
| Anzahl der Batterien | 2 | 3 | 4 | 5 | 6 |
| Nennkapazität [kWh]① | 10,24 | 15,36 | 20,48 | 25,6 | 30,72 |
| Nutzbare Energie [kWh]② | 9,72 | 14,59 | 19,46 | 24,32 | 29,18 |
| Max. Lade-/Entladeleistung [kW]③ | 5,12 | 7,68 | 8 | 8 | 8 |
| Batteriespannungsbereich [V] | 91-115 | 137-173 | 182-230 | 228-288 | 274-346 |

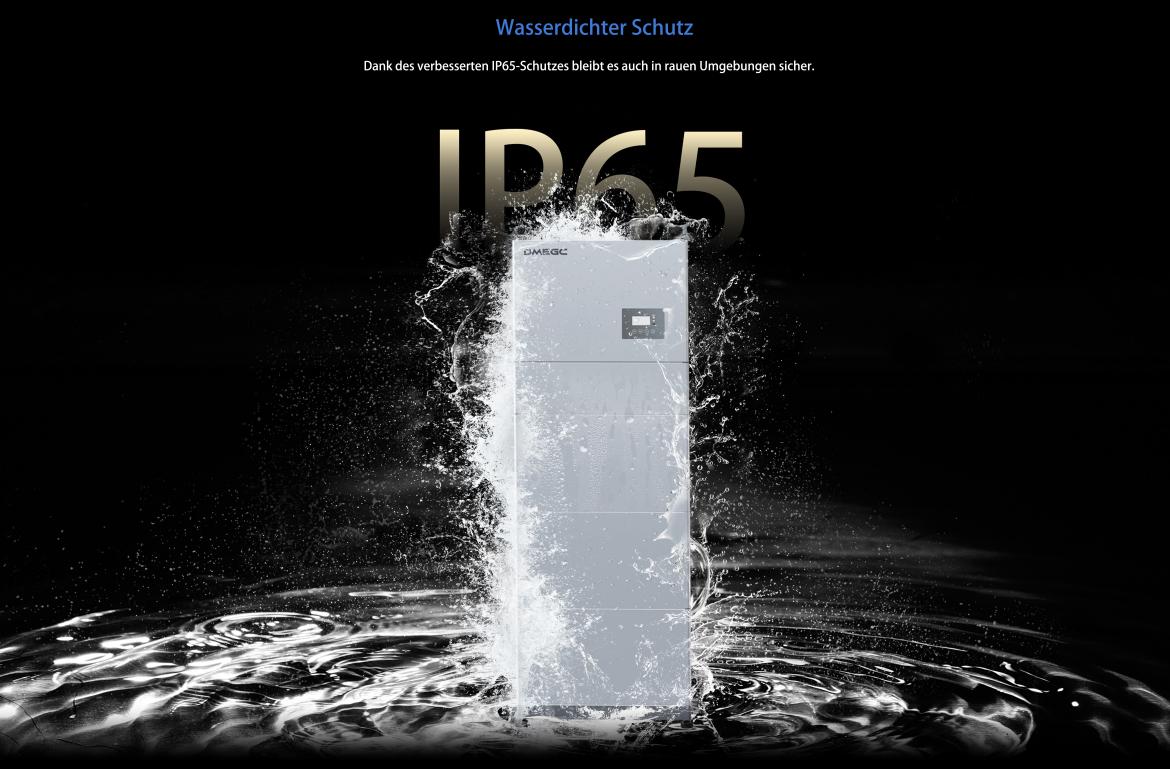

| Schutzart | IP65 | ||||
| Betriebstemperaturbereich [°C] | -20 bis 57 | ||||
| Zulässiger Bereich der relativen Luftfeuchtigkeit [%] | 5-95 (Keine Kondensation) | ||||
| Max. Betriebshöhe [m] | 2000 | ||||
| Nettogewicht [kg]④ | 139 | 191 | 139 / 114 | 191 / 166 | 139 / 166 |

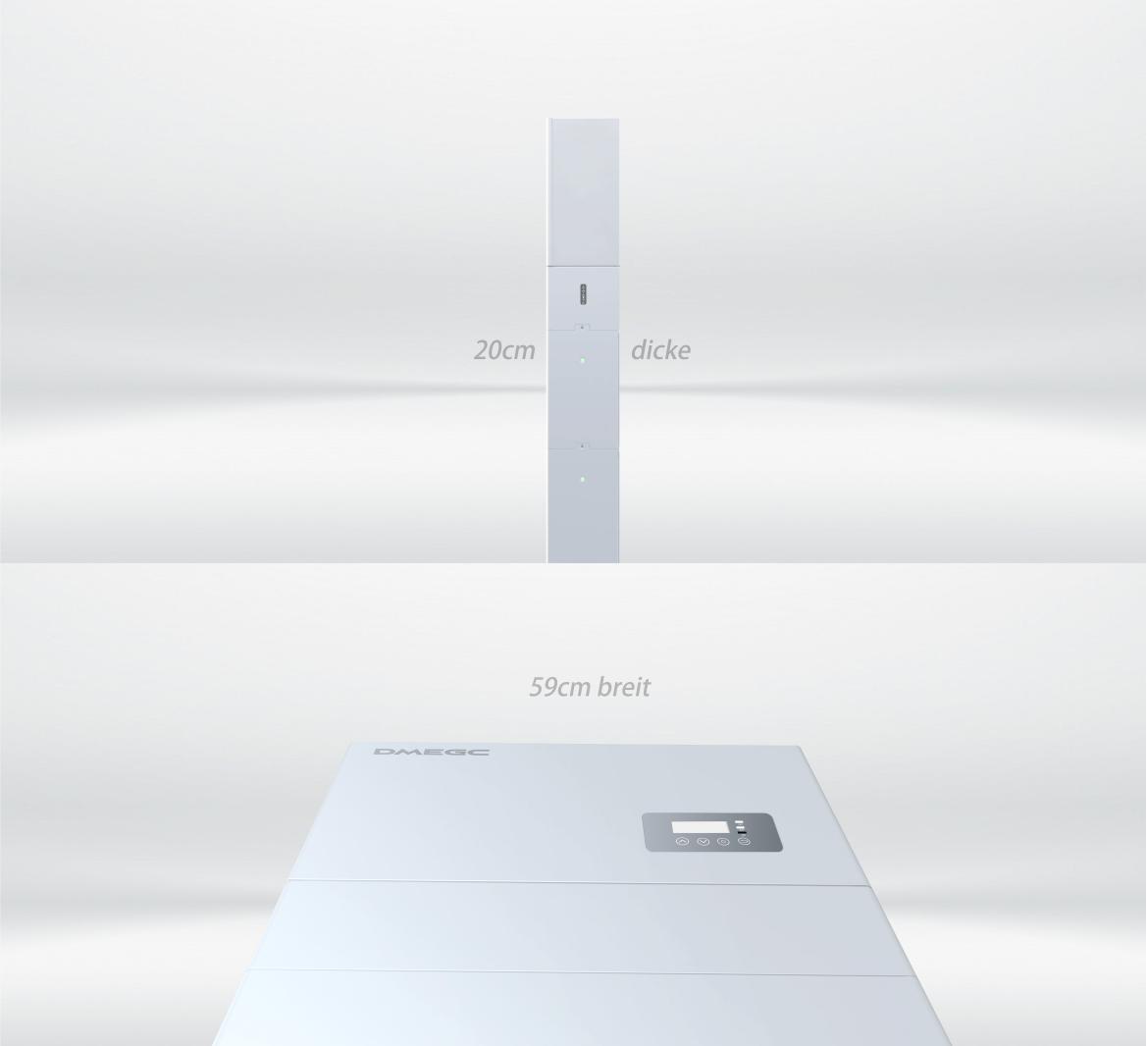

| Abmessung (B x H x T) [mm] | 590 × 1330× 204 | 590 x 1663 x 204 |
590× 1330 × 204/ 590 × 845 × 204 |
590 × 1330 × 204/ 590 × 1179 × 204 |
590 × 1663 × 204/ 590 × 1179 × 204 |

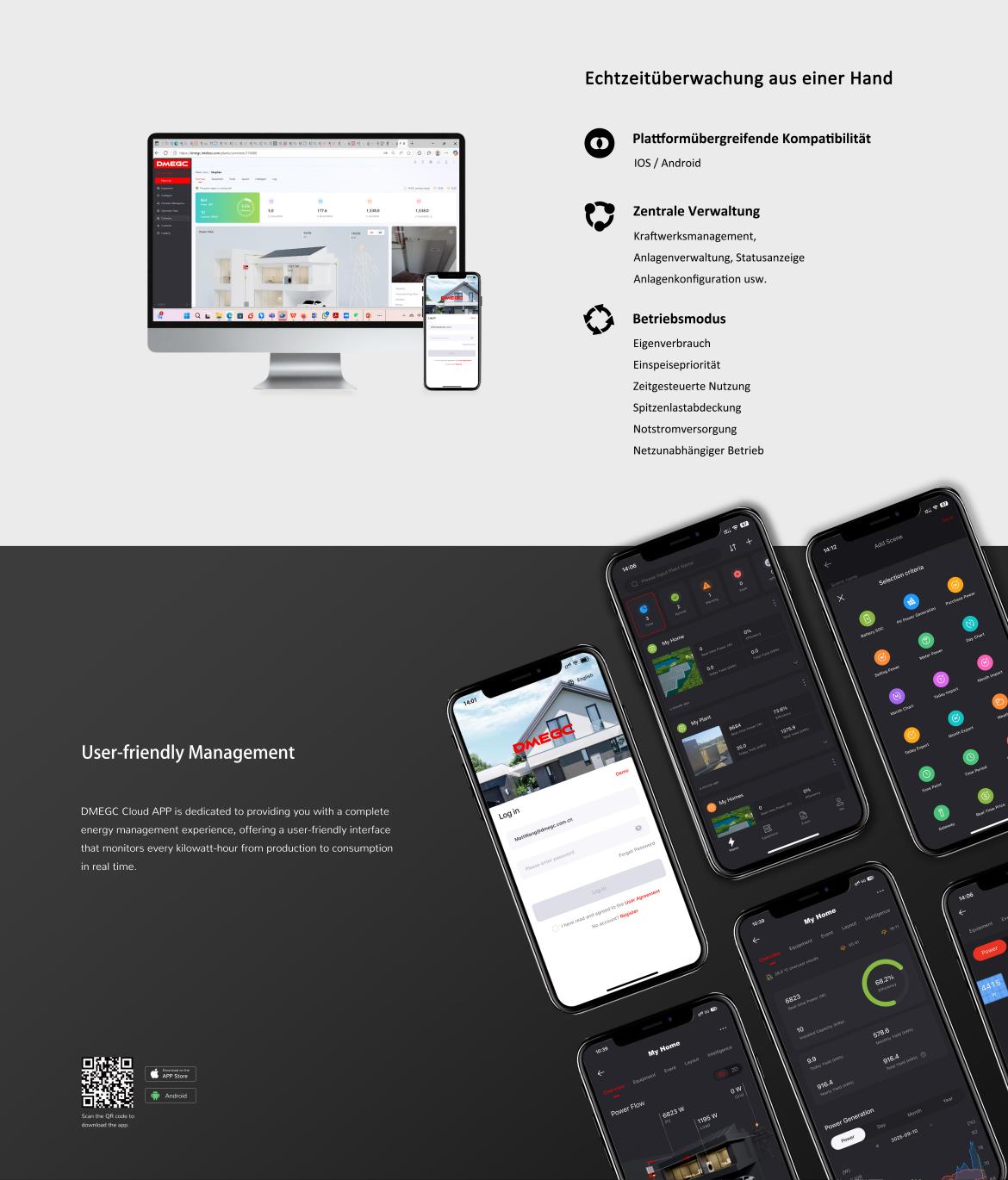

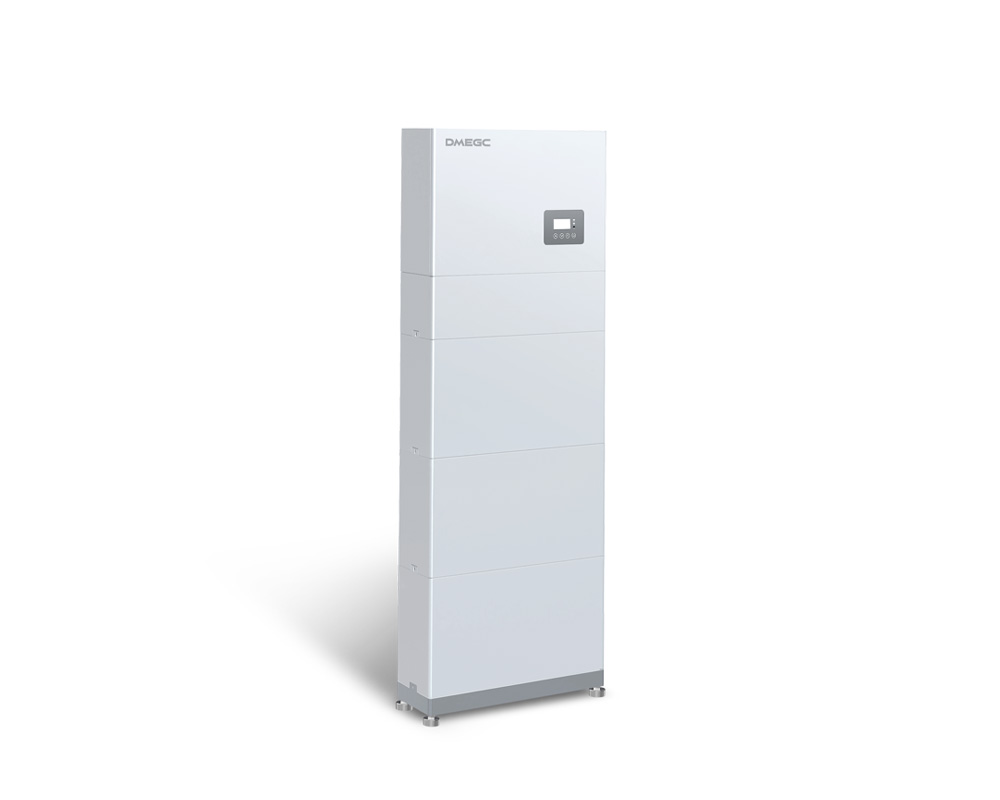

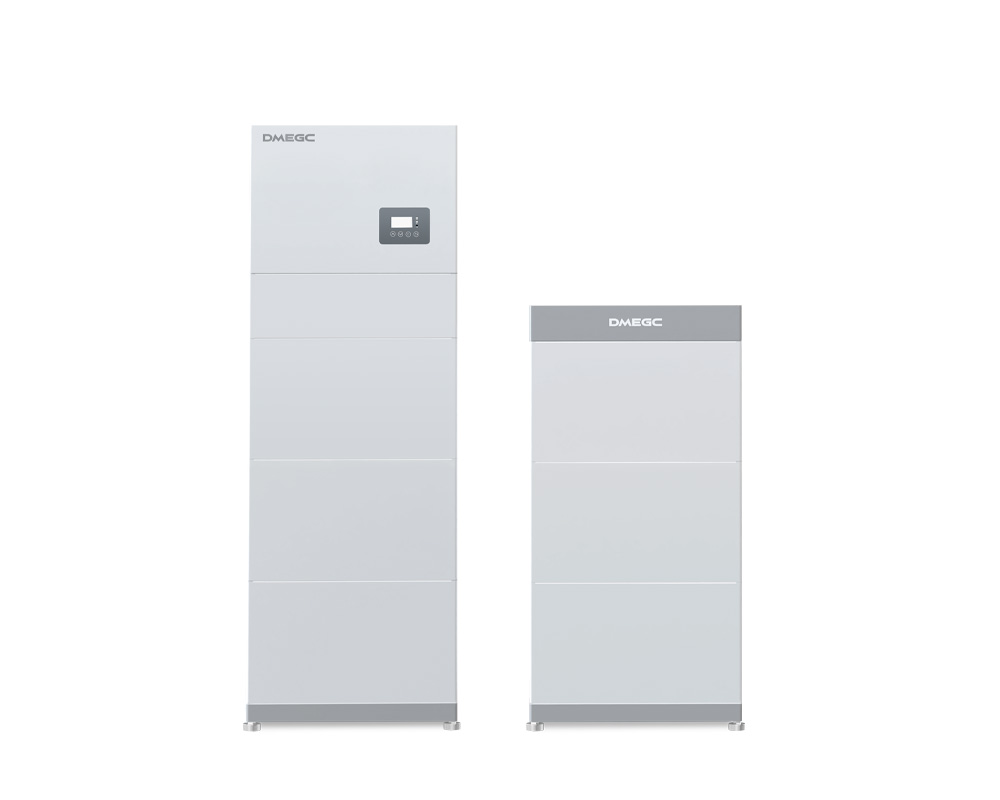

| Anzeige | LCD | ||||
| Kühlkonzept | Natürliche Kühlung | ||||
| Topologie | Transformatorlos | ||||
| Kommunikation | RS485, CAN, LAN, Wi-Fi | ||||
| SYSTEMSCHEMA |
|
|
| Nennausgangsleistung [kW] | 3,6 / 5 / 6 / 8 | |
| Anzahl der Batterien | 7 | 8 |
| Nennkapazität [kWh]① | 35,84 | 40,96 |
| Nutzbare Energie [kWh]② | 34,05 | 38,91 |
| Max. Lade-/Entladeleistung [kW]③ | 8 | 8 |
| Batteriespannungsbereich [V] | 319-403 | 365-461 |
| Schutzart | IP65 | |
| Betriebstemperaturbereich [°C] | -20 bis 57 | |
| Zulässiger Bereich der relativen Luftfeuchtigkeit [%] | 5-95 (Keine Kondensation) | |
| Max. Betriebshöhe [m] | 2000 | |
| Nettogewicht [kg]④ | 191 / 218 | 139 / 166 / 166 |
| Abmessung (B x H x T) [mm] |
590× 1663 × 204/ 590 × 1513 × 204/ |
590× 1330 × 204/ 590 × 1179 × 204/ 590 × 1179 × 204 |
| Anzeige | LCD | |
| Kühlkonzept | Natürliche Kühlung | |
| Topologie | Transformatorlos | |
| Kommunikation | RS485, CAN, LAN, Wi-Fi | |
① Testbedingungen: 25°C, 100% Entladetiefe (DoD), 0,2C Laden & Entladen.
② Systemnutzbare Energie kann je nach Einstellung des Wechselrichters variieren.
③ Die maximale Lade-/Entladeleistung darf die Nennausgangsleistung nicht überschreiten (in der Tabelle wird die maximale Leistung des Wechselrichters als Beispiel genommen).
④ Verschiedene Wechselrichtermodelle haben unterschiedliche Gewichte. Das schwerste Modell wird als Beispiel genommen.
| WECHSELRICHTERMODELL | DM-INV-SPH3.6K | DM-INV-SPH5K | DM-INV-SPB5K | DM-INV-SPH6K | DM-INV-SPH8K |
|---|---|---|---|---|---|
| EINGANG PV |
|
||||
| Max. empfohlene PV-Leistung [Wp] | 7200 | 10000 | N/A | 10000 | 10000 |
| Max. PV Eingangsspannung [V] | 580 | N/A | 580 | ||
| Nennbetriebsspannung [V] | 360 | N/A | 360 | ||
| Max. Eingangsstrom pro MPPT [A] | 15 / 15 | N/A | 15 / 15 | ||
| Max. Kurzschlussstrom pro MPPT [A] | 18,75 / 18,75 | N/A | 22,5 / 22,5 | ||
| MPPT-Spannungsbereich [V]① | 100 ~ 550 | N/A | 100 ~ 550 | ||
| Startspannung [V] | 90 | N/A | 90 | ||
| MPPT-Nummer | 2 | N/A | 2 | ||
| Max. Eingangsstränge pro MPPT | 1 | N/A | 1 | ||
| EINGANG AC |
|
|
|
|
|

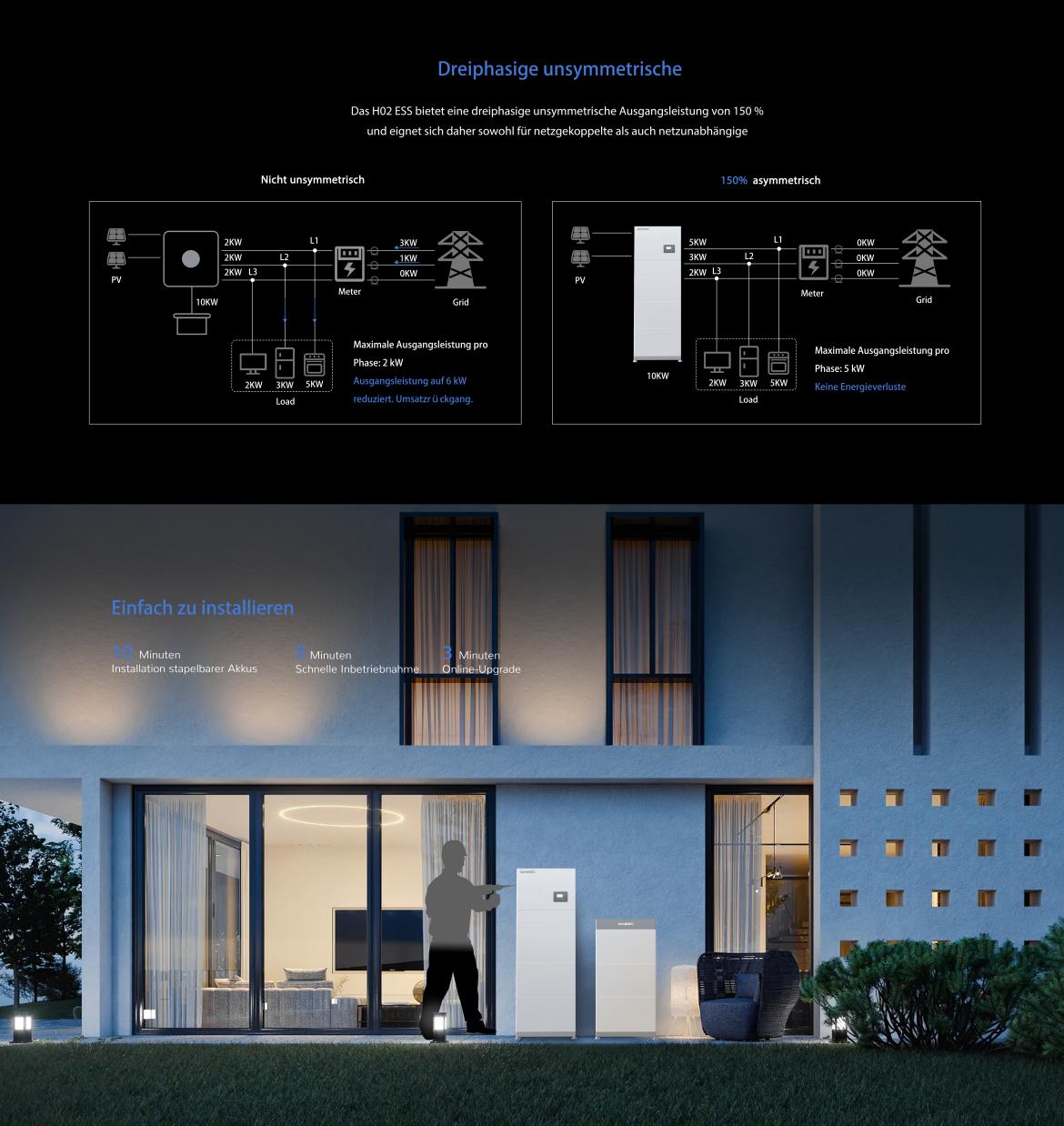

| Nenn-AC-Leistung [VA] | 7200 | 10000 | 10000 | 11500 | 11500 |
| Max. AC-Strom [A] | 32,0 | 43,5 | 43,5 | 50,0 | 50,0 |
| Nennnetzfrequenz [Hz] | 50 / 60 | ||||
| Leistungsfaktor | 0,8 voreilend bis 0,8 nacheilend | ||||
| AUSGANG AC(NETZBETRIEB) |
|
||||
| Nenn-AC-Leistung [VA] | 3600 | 5000 (4600 VDE4105) | 6000 | 8000 | |
| Max. AC-Scheinleistung [VA] | 3600 | 5000 (4600 VDE4105) | 6000 | 8000 | |
| Nenn-Netzspannung (Wechselspannungsbereich) [V] | L/N/PE, 230 | ||||
| Nennnetzfrequenz [Hz] | 50 / 60 | ||||
| Netzspannungsbereich [V] | 170~270 | ||||
| Nenn-AC-Ausgangsstrom [A] | 15,7 | 21,7 | 21,7 | 26 | 34,7 |
| Verdrängungsleistungsfaktor | 0,8 voreilend bis 0,8 nacheilend | ||||
| Gesamte harmonische Verzerrung (THDi, Nennleistung) [%] | < 3 | ||||
| AUSGANG AC (BACK-UP) |
|

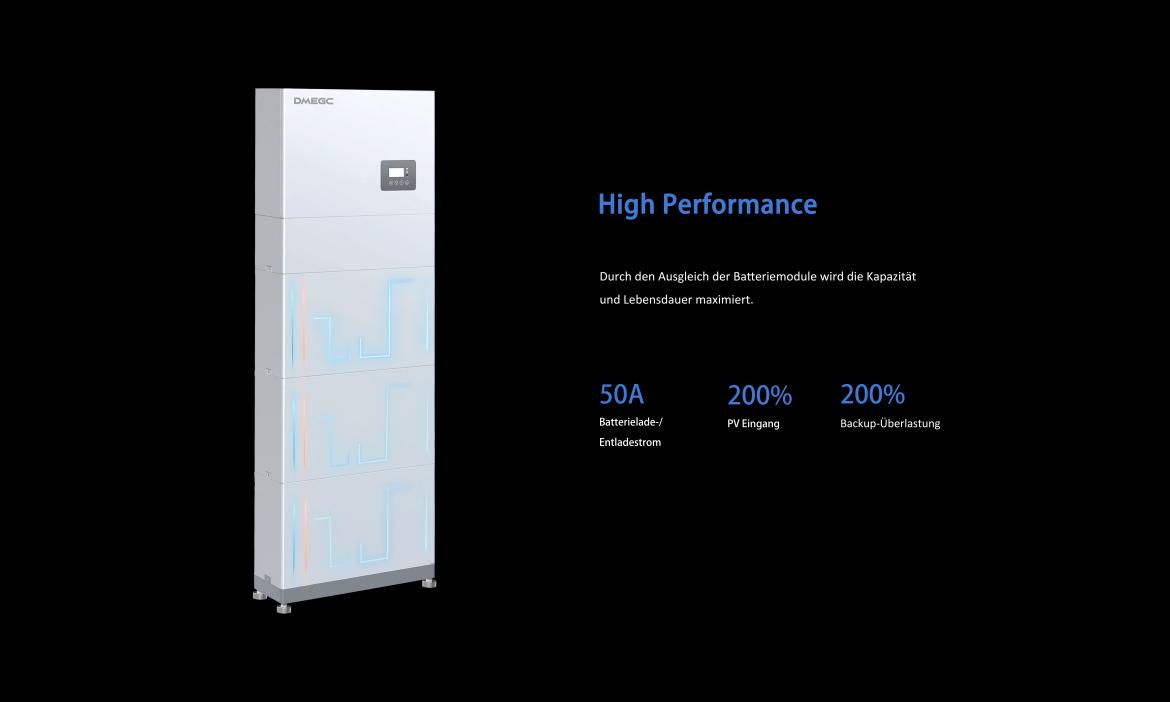

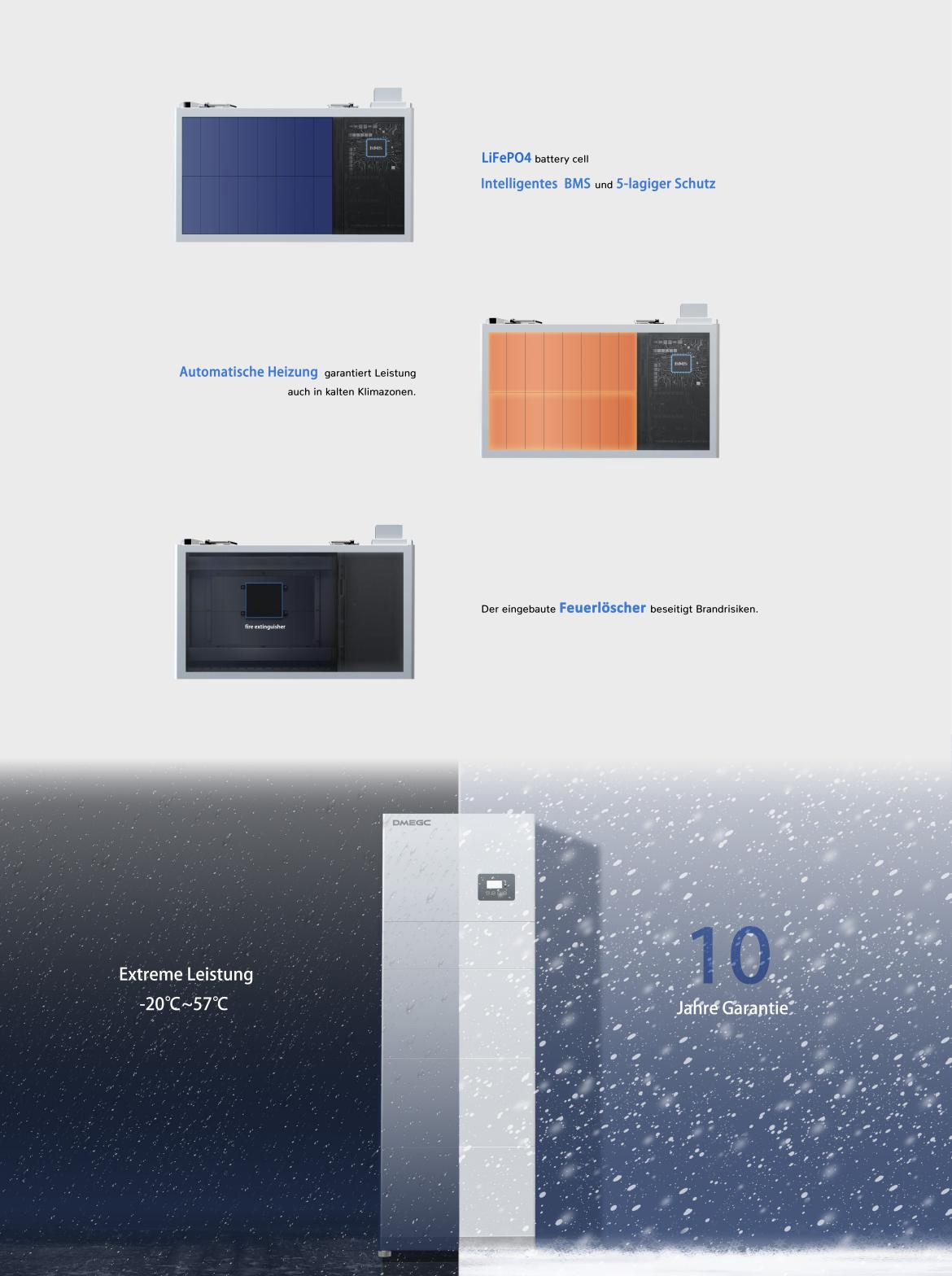

||||
| Nennausgangsleistung [VA] | 3600 | 5000 | 5000 | 6000 | 8000 |
| Max. Ausgangsscheinleistung[VA] | 7360 | 10000 | 10000 | 11500 | 11500 |
| Nennausgangsspannung [V], Frequenz [Hz] | L/N/PE, 230, 50/60 | ||||
| Nennausgangsstrom [A] | 15,7 | 21,7 | 21,7 | 26 | 34,7 |
| Umschaltzeit [ms] | <10 | ||||
| Gesamte harmonische Verzerrung (THDv, lineare Last) [%]/td> | < 3 | ||||
| BATTERIE |
|
||||
| Batteriespannungsbereich [V] | 91,2 ~ 460,8 | ||||
| Kommunikationsschnittstellen | CAN / RS485 | ||||
| BMS-Modul | H02-MASTER | ||||
| Batteriemodul | H02-SLAVE | ||||
| Batteriemodul | H02-MASTER + H02-SLAVE * n + Basen + Serienbox (Bedarf für ≥2 Türme) | ||||
| Batterietyp | Li-Ion (LFP) | ||||
| Nennkapazität [kWh] / Nennkapazität [Ah]② | 5,12 / 100 | ||||
| Nutzbare Energie [kWh]③ | 4,86 | ||||
| Standardleistung [kW] | 2,56 | ||||
| Max. Leistung [kW] | 2,56 | ||||
| Empfohlener Lade-/Entladestrom [A] | 50 / 50 | ||||
| Max. Lade-/Entladestrom [A]④ | 50 / 50 | ||||
| Zyklusdauer [Zyklen] | 6000 | ||||
| Garantie [Jahre] | 10 | ||||
| Sicherheit | IEC62619/IEC63056/IEC62477-1/62040-1/IEC60730 | ||||
| Transport | UN38.3 | ||||
| H02-MASTER Abmessungen (B x H x T) [mm]/ Gewicht [kg] | 590 × 181 × 204 / 9,3 | ||||
| H02-SLAVE Abmessungen (B x H x T) [mm]/ Gewicht [kg] | 590 × 333 × 204 / 52 | ||||
| Abmessungen der Basis (B x H x T) [mm]/ Gewicht [kg] | 590 × 78 × 204 / 5 | ||||
| Abmessungen der Serienbox (B x H x T) [mm] / Gewicht [kg] | 590 × 100 × 204 / 5 | ||||
| EFFIZIENZ |
|
||||
| Maximaler Wirkungsgrad [%] / Euro-Wirkungsgrad [%] | 97 / 96,2 | ||||
| Nennladung der Batterie [%] / Entladewirkungsgrad [%] | 98,5 / 97 | ||||
| ALLGEMEINE DATEN (WECHSELRICHTER) |
|
||||
| Abmessungen (B x H x T) [mm] | 590 × 405 × 205 | ||||
| Gewicht [kg] | 19,5 | 19,5 | 17,5 | 20,5 | 21 |
| Betriebstemperaturbereich [°C] | -25 ~ +60 (Leistungsreduzierung über 45°C) | ||||
| Schutzart | IP65 | ||||
| Relative Luftfeuchtigkeit [%] | 5 bis 95 (kondensierend) | ||||
| ALLGEMEINE DATEN (WECHSELRICHTER) |
|
||||
| Lagertemperatur [°C] | -40 ~ +65 | ||||
| Geräuschemission (typisch) [dB(A)] | < 30 | < 45 | |||
| SCHUTZ |
|
||||
| Anti-Insellösung | Integriert | ||||
| Isolationswiderstandserkennung | Integriert | ||||
| Reststromüberwachungseinheit | Integriert | ||||
| Ausgangsüberstromschutz | Integriert | ||||
| Ausgangskurzschlussschutz | Integriert | ||||
| Ausgangsüberspannungsschutz | Integriert | ||||
| DC-Verpolungsschutz | Integriert | ||||
| PV-Überspannungsschutz | Integriert | ||||
| PV-Schalter | Integriert | ||||
| Batterieunterbrecher | Integriert | ||||
| STANDARD |
|
||||
| Sicherheit | IEC62109-1 / IEC62109-2 | ||||
| EMV | EN 61000-6-1 / EN 61000-6-2 / EN 61000-6-3 | ||||
| Netzregulierung | VDE-AR-N 4105, G98/G99, C10/11, NTS 631, RD1699, CEI 0-21, VDE 0126, NRS 097-2-1, MEA, PEA, AS/NZS 4777.2, EN 50549-1 | ||||
| EIGENSCHAFTEN |
|
||||
| PV-Anschluss | Vaconn D4 Steckverbinder | ||||
| Netzanschluss | Einstecken-Steckverbinder | ||||
| Back-up-Verbindung | Einstecken-Steckverbinder | ||||
| BAT-Anschluss | Schraubklemme | ||||
| Garantie [Jahre] | 10 | ||||
① Jede DC-Eingangsspannung außerhalb des MPPT-Spannungsbereichs kann zu einem fehlerhaften Betrieb des Wechselrichters führen.
② Testbedingungen: 25°C, 100% Entladetiefe (DoD), 0,2C Laden & Entladen.
③ Systemnutzbare Energie kann je nach Einstellung des Wechselrichters variieren.
④ Entladen: Bei einem Temperaturbereich der Batteriezellen von -20 °C bis 10 °C und 45 °C bis 53 °C wird der Entladestrom reduziert; Laden: Bei einem Temperaturbereich der Batteriezellen
von 0 °C bis 25 °C und 45 °C bis 53 °C wird der Ladestrom reduziert. Die Lade- oder Entladeleistung des Produkts hängt von der tatsächlichen Temperatur des Akkupacks ab.
